Какие пластины из CBN используются для резки закаленной стали?

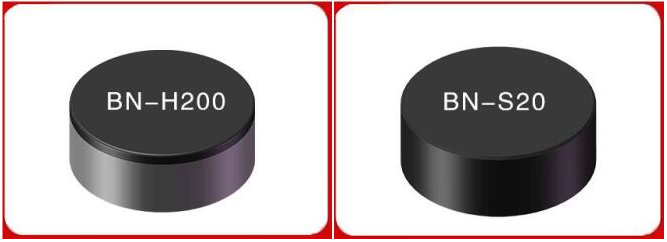

1. Цельные пластины из CBN

Большинство заготовок из закаленной стали имеют небольшой припуск и обычно обрабатываются приваренными вставками из CBN (BN-H05, BN-H10), но некоторые детали, такие как подшипники ветряных турбин, опорно-поворотные подшипники и головки валов ШВП, имеют припуски на обработку более 1мм. При использовании цельных пластин из CBN BN-S20 и BN-H200 режущий эффект лучше.

Обычно используемые модели: RNGN090300, RNGN120400, SNGN090404, CNGN120708, RCGX120700.

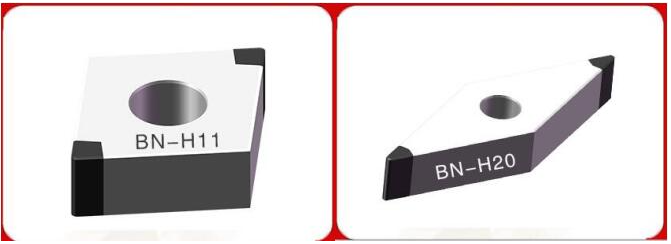

2. Паяные вставки из CBN

Паяные пластины из CBN более экономичны и в основном используются, когда требования к чистоте и точности не высоки, например, требования к чистоте Ra0,8. В настоящее время для резки закаленной стали можно выбрать напайные пластины из CBN BN-H11 и BN-H20.

Обычно используемые модели: BN-H11 DNGA160404, CNGA120408, BN-H20 VNGA160404

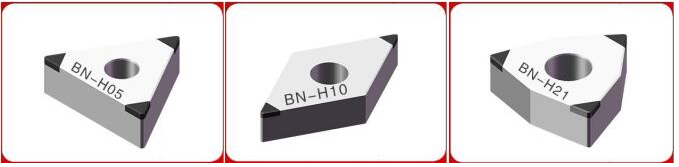

3. Вставки из ПКНБ

Пластины PCBN в основном используются для высокой чистовой обработки и высокой точности, таких как требования к чистовой обработке Ra0,4, требования к точности в пределах 2 мкм, с использованием вставок PCBN BN-H05, BN-H10, BN-H21 для резки закаленной стали с высокой эффективностью.

Обычно используемые модели: BN-H05 CNGA120408, TNGA160404, CCGW09T304, VNGA160408
