Что такое алмазный правящий круг в подшипниковой промышленности?

Подшипник является важной частью механического оборудования. Качество обработки дорожек качения подшипника напрямую влияет на рабочие характеристики и срок службы подшипника. Поскольку сформированная форма дорожки качения является зеркальным отражением формы шлифовального круга, и для обеспечения качества шлифования дорожки качения подшипника необходимо точно отшлифовать шлифовальный круг с помощью приспособления для правки шлифовального круга, чтобы гарантировать, что шлифовальный круг имеет высокоточную геометрическую форму контура. Поэтому качество правки шлифовального круга является важным фактором, влияющим на качество подшипника.

В настоящее время инструментами для правки шлифовальных кругов в основном являются алмазные ручки и алмазные шлифовальные круги. Алмазные ручки широко использовались в первые дни. Характеристики алмазных шлифовальных кругов: простая конструкция, низкая стоимость производства, простота установки и разборки, высокая эффективность правки. Однако при правке шлифовального круга факторы искусственного воздействия велики, скорость правки неравномерна, а требования к квалификации оператора выше. Прямолинейность дорожки качения шлифовального круга после правки плохая, а угол шлифовального круга фиксирован и не может быть отрегулирован. Соответствовать технологическим требованиям непросто, поэтому сейчас его заменяют алмазными роликами.

Преимущества алмазных правящих кругов:

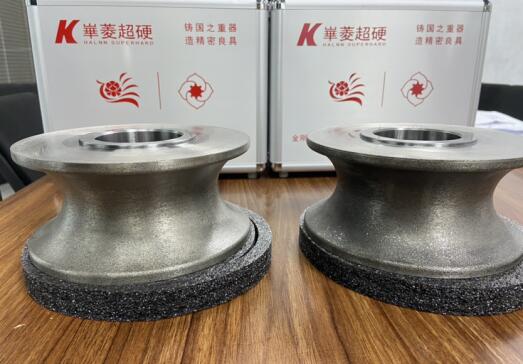

Алмазные правящие круги (алмазные правящие ролики) имеют простую конструкцию, удобную установку и регулировку, стабильное качество и высокую эффективность правки. В частности, рабочая поверхность шлифовального круга может быть сформирована за один раз. Обрезной шлифовальный круг имеет лучшую линейность и больше подходит для шлифования деталей. Массовое производство одного сорта.

В настоящее время алмазные ролики широко используются для правки подшипников скольжения, качения, радиальных шарикоподшипников или радиально-упорных шарикоподшипников. Алмазные ролики Halnn широко используются в области подшипников.

Специальный подшипник ветроэнергетики с использованием алмазных правящих кругов

Подшипник ступицы Специальный блок с алмазными правящими кругами

Другой подшипник Специальный с использованием алмазных правящих кругов
