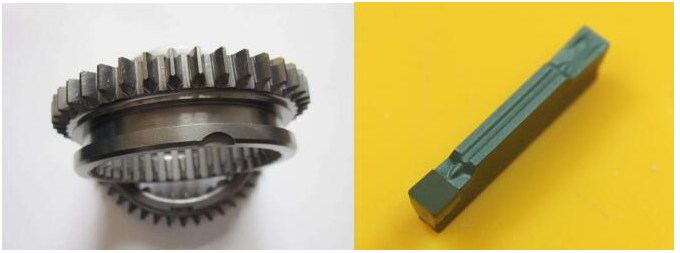

Обработка коробки передач Синхронизатор/вал-шестерня после термообработки вставками из КНБ

вводить：Зубчатые валы и синхронизаторы в коробке передач выполнены из стали. Чтобы обеспечить их износостойкость и хорошие общие характеристики, они были подвергнуты термической обработке. После термической обработки твердость зубчатых валов и синхронизаторов в основном составляет HRC58-63. Его трудно обрабатывать, особенно когда шпоночный паз, смазочное отверстие и другие части прерывистые, что не только создает большие проблемы с износостойкостью инструмента, особенно с ударной вязкостью, но и с тем, как лезвие из ПКНБ завершает обработку в таких прерывистых условиях. , и Обеспечение стабильности — это то, чем занимаются инструментальные компании. В настоящее время на рынке выпускаются различные серии вставок из ПКНБ для деталей из закаленной стали высокой твердости, включая, помимо прочего, шестерни, валы, синхронизаторы и т. д., а также доступны подходящие инструменты для непрерывного и периодического использования.

Обработка коробки передач Синхронизатор/вал-шестерня после термообработки вставками из КНБ

(1) Вставки PCBN BN-H05: отличная износостойкость и идеальный выбор для непрерывной резки.

(2) Вставки из ПКНБ BN-H10: отличная износостойкость и сопротивление разрушению, подходят для более широкого спектра применений, непрерывно-прерывистые.

(3) Вставки PCBN BN-H21: отличная стойкость к излому и очень подходит для тяжелой прерывистой обработки и нестабильных условий резания.

В то же время, Halnn также может предоставить вставки из ПКНБ, такие как вставки для покрытия и вайперы, добавляя покрытия на основе композитных вставок из ПКНБ, таких как ПКБН с покрытием BN-H05 C25 или C65, C75. По сравнению с непокрытым PCBN срок службы вставок увеличивается не менее чем на 40%. По сравнению со вставками из ПКНБ без вайпера, вставки из ПКНБ с вайпером могут значительно улучшить шероховатость поверхности деталей из закаленной стали, таких как валы шестерен и синхронизаторы.

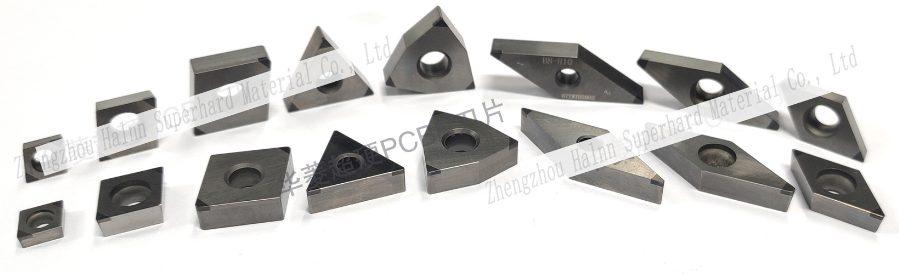

1-220Z6160P4H3

Ниже представлен инструмент для твердосплавных валов шестерен и синхронизаторов со вставками из ПКНБ.

(1) Шестерня

Название заготовки: планетарное колесо;

Материал: 20CrMnTi;

Твердость: HRC58-62;

Детали обработки: торец, внутреннее отверстие (средняя несплошность);

Требования к шероховатости: торца Ra1,6, внутреннего отверстия Ra0,6 (обработка в два прохода);

Материал инструмента: BN-H05 C65 CNGA120404;

Параметры резки: Vc=166 м/мин, Ap=0,05 мм, Fr=0,065 мм/об;

Метод резки: сухая резка;

Вывод: По сравнению с пластинами из ПКНБ с покрытием определенной марки срок службы пластин из ПКНБ с покрытием BN-H10 C65 увеличивается в 1,5 раза.

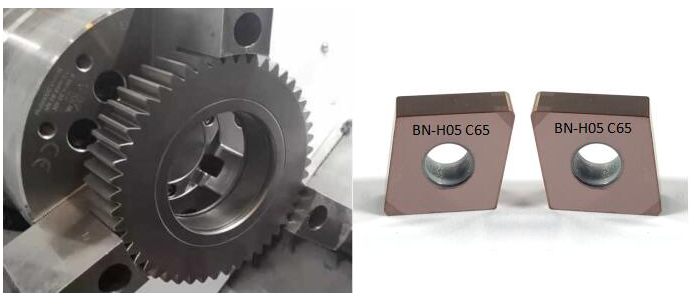

PCBN вставляет шестерню для непрерывного технологического процесса от Halnn

(2) Вал шестерни

Материал заготовки: ЭТН-27 (сталь зубчатая);

Твердость заготовки: HRC58-62;

Место обработки: Внутреннее отверстие торца и канавка торца (сильно прерывистые);

Материал инструмента: BN-H10 Инструменты для обработки канавок из CBN;

Параметры резки: Vc=70-128м/мин, Ap=0,05мм, Fr=0,06мм/об;

Метод резки: мокрая резка

Вывод: по сравнению с импортными пластинами из CBN для обработки канавок срок службы инструмента BN-H10 в 3 раза больше, эффективность увеличивается на 20%, и его можно использовать для повторного шлифования.

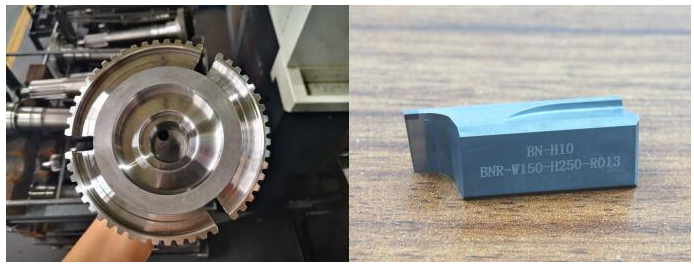

PCBN Пластины для обработки канавок легкие Прерывистая обработка Зубчатое колесо
