Решение Halnn для вставок из CBN Жесткий поворот автомобиля

1. Термическая обработка автомобильных передач

Термическая обработка, обычно используемая в автомобильных передачах, включает нормализацию, закалку и отпуск, науглероживание и т. д. Нормализация заключается в снятии внутреннего напряжения материала и повышении твердости материала перед обработкой деталей; Закалка и науглероживание обычно проводятся после черновой обработки зубчатого колеса для получения высокой твердости поверхности, высокой износостойкости и усталостной прочности. Выбирайте различные процессы термообработки для разных материалов, среди которых важные зубчатые колеса (такие как колеса редуктора 20CrMoTi) должны быть науглерожены, а затем закалены и отпущены для повышения износостойкости и сопротивления усталости. Чтобы ядро имело достаточную прочность и ударную вязкость, требуется высокая прокаливаемость материала, твердость ядра должна быть 35-45HRC, а твердость поверхности должна быть 58-64HRC.

2. Способ обработки автошестерни и выбор пластин для обработки шестерен.

Шестерня трансмиссии Маршрут обработки материала 20CrMoTi: заготовка-ковка-нормализация-черновая обработка-науглероживание-закалка+низкотемпературная-чистовая-дробеструйная обработка-шлифовка-сборка.

Автомобильные шестерни требуют не только высокой точности и высокого качества, но и обеспечения эффективности обработки при массовом производстве. Поэтому особенно важно выбрать правильный инструментальный материал.

В настоящее время на рынке представлены три инструментальных материала: пластины из карбида с покрытием, пластины из керамики и пластины из CBN. Твердость и прочность инструментов из карбида с покрытием в определенной степени выше, чем инструментов из карбида без покрытия. Режущие инструменты, не рекомендуется выбирать твердосплавные инструменты с покрытием для массовой обработки, что повлияет на эффективность обработки. При обработке небольших или небольших количеств зубчатых колес вы можете выбрать подходящие инструменты из твердого сплава с покрытием, не влияющие на эффективность обработки.

Керамические инструменты хрупкие, их нельзя резать с перерывами, и они подходят для чистовой обработки заготовок с твердостью от HRC45-55. Поэтому экономичнее выбирать керамические инструменты, когда нет прерывистого резания и небольшой запас.

По сравнению с двумя вышеупомянутыми инструментами пластины из CBN не только обладают более высокой твердостью и прочностью, но и обладают хорошей износостойкостью. В частности, разработанные Halnn неметаллические клейкие вставки CBN решили проблему использования CBN только для сложных процессов отделки.

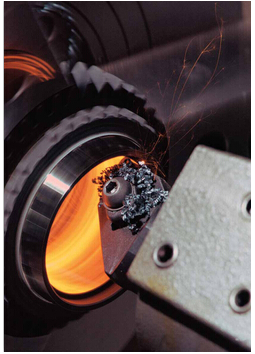

3. Решение для чистовой обработки зубчатых колес пластинами Halnn из CBN

Припуск на обработку шестерен при чистовой обработке обычно не превышает 0,3 мм. Для припуска на обработку, производительности и требований к качеству игл Halnn были разработаны вставки из неметаллического связующего CBN BN-H10 и BN-H20 для чистовой обработки зубчатых колес. Далее кратко рассказывается, как выбрать правильные марки инструмента для различных условий работы.

1. BN-H05: подходит для высокоскоростного непрерывного чистового точения закаленной стали для достижения эффекта точения вместо шлифования. Он может заменить импортные инструменты CBN. Отделка может достигать Ra0,2, что позволяет выдерживать высокоскоростную резку и обладает высокой эффективностью обработки.

2. BN-H10: Подходит для непрерывного или слегка прерывистого чистового точения закаленной стали. Преимущество заключается в том, что износостойкость одной режущей кромки хорошая, а гладкость может быть достигнута в пределах Ra0,4 и допуск точности в пределах 0,02, что может заменить импортный однородный продукт.

3. BN-H21: подходит для сильной прерывистой чистовой обработки, то есть в прерывистом рабочем состоянии, когда обрабатываемая поверхность заготовки имеет шпоночный паз или смазочное отверстие, например: торец шестерни после закалки (с смазочным отверстием) , внутреннее отверстие шестерни (со шпоночным пазом) ) Процесс прецизионной токарной обработки реализуется точением вместо шлифования. Преимущество этого инструмента в том, что он выдерживает среднюю прерывистую резку, имеет хорошую ударопрочность, точность и шероховатость готовой заготовки хорошие.
