Износостойкие пластины Halnn из CBN для обработки порошковой металлургии на основе железа

вводить：Материал порошковой металлургии является своего рода специальным материалом. Его сложные проблемы обработки в основном связаны с износостойкостью инструмента и плохим эффектом обработки, поэтому очень важно выбрать правильный инструмент.

Износостойкие пластины Halnn из CBN для обработки порошковой металлургии на основе железа

Материал порошковой металлургии является своего рода специальным материалом. Его сложные проблемы обработки в основном связаны с износостойкостью инструмента и плохим эффектом обработки, поэтому очень важно выбрать правильный инструмент.

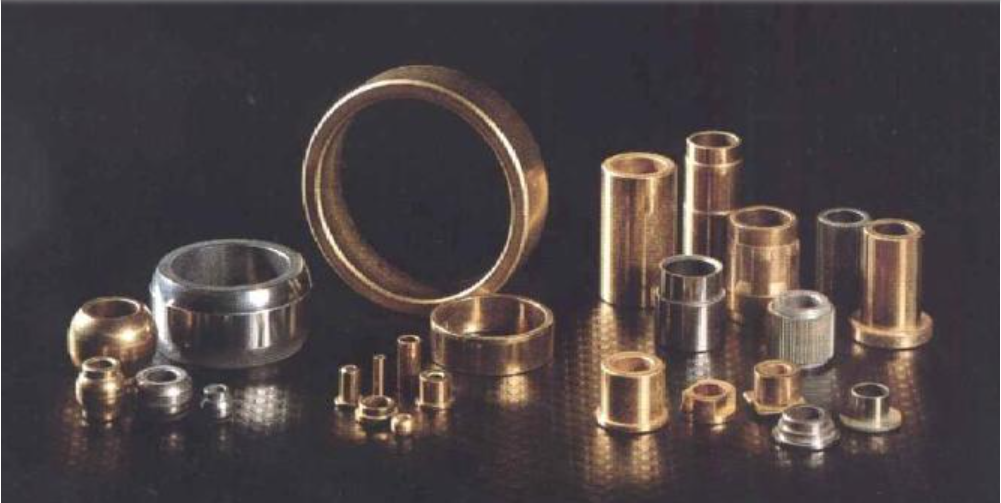

порошковая металлургия на основе железа

Характеристики деталей из порошковой металлургии на основе железа

Пористая структура: Пористость приводит к легкой усталости режущей кромки инструмента, в результате чего происходит ускоренный износ и даже выкрашивание.

низкая теплопроводность: Температура резания очень высока, что может легко привести к износу и даже деформации инструмента, что потребует частой смены инструмента или приведет к поломке деталей.

Высокая твердость: Слишком высокая твердость материала, что может привести к ускоренному износу инструмента.

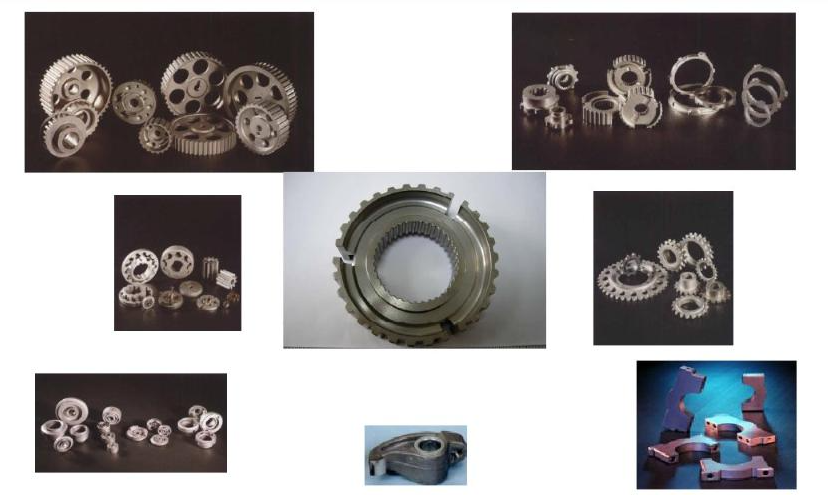

детали из порошковой металлургии на основе железа

Токарная обработка инструментов Halnn CBN Преимущества токарной обработки методом порошковой металлургии на основе железа

Инструменты Halnn CBN имеют более высокую износостойкость и меньшую шероховатость поверхности (шероховатость поверхности) при токарной обработке материалов порошковой металлургии. Для порошковой металлургии идеально подходят режущие инструменты из CBN марки Halnn BN-K50, BNK30, BN-K10, BN-H21 (прерывистый).

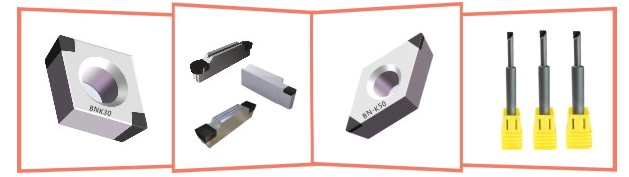

Инструменты Halnn CBN

Инструменты Halnn CBN для токарной обработки порошковой металлургии на основе железа параметры резки

Материал обработки	Рекомендуемые параметры резки			CBN вставить класс
	Скорость резания VC(м/мин)	Глубина резания ap (мм)	Скорость подачи Fr (мм/об)
Порошковая металлургия	80-150(Черновая обработка)	≥0.5мм	0.1-0.5	BNK30, BN-K10, BN-K50, BN-H21
	90-350(Отделка)	≤0.5мм	0.1-0.2

Случай применения

Заготовка: синхронизированный шкив (чистовая обработка)
Материал: Порошковая металлургия
Тип вставки: BN-K50 DCGW11T304
Параметры резки: Vc=150 м/мин, Fr=0,1 мм/об, ap=0,2 мм
Метод обработки: Сухая резка
Класс вставки	Шероховатость	Стойкость инструмента/кромка
Halnn BN-K50	≤Ra0.8	450 кусок
Other CBN inserts	Ra1.0	300 кусок

Заготовка: кольцо седла клапана
Материал: Порошковая металлургия
Тип вставки: BN-K10 CCGW060204
Параметры резки: Vc=160 м/мин, Fr=0,03 мм/об, ap=0,05 мм
Метод обработки: Сухая резка
Класс вставки	Скорость резки	Стойкость инструмента/кромка	Шероховатость
Halnn BN-K10	160м/мин	400шт	≤Ra0.8
Другие пластины CBN	130м/мин	280шт	Ra1.0

Заготовка: пресс-форма из порошковой быстрорежущей стали (HRC65)
Условия обработки: тяжелое прерывистое резание
Тип вставки: BN-H21 CNGA120408
Параметры резки: Vc=35-60м/мин, Fr=0,1мм/об, ap=0,15мм
Метод обработки: Сухая резка
Класс вставки	Стойкость инструмента/кромка	Режим отказа
Halnn BN-H21	5шт	Нормальный износ
Другие пластины CBN	<1шт	Сломанный

Заготовка: Втулка коробки передач (торцевая обработка)
Материал: Порошковая металлургия
Тип вставки: BNK30 CNGA120408
Параметры резки: Vc=200 м/мин, Fr=0,1 мм/об, ap=0,25 мм
Метод обработки: Сухая резка
Класс вставки	Стойкость инструмента/кромка	Эффективность
Halnn BNK30	700шт	Улучшено в 2,5 раза
Твердосплавные пластины с покрытием	60шт	------
