Решения для твердого точения закаленной стали — Halnn рекомендует сплавы и пластины из CBN

Токарная обработка закаленной стали с помощью инструментов из CBN не только упрощает процесс обработки, снижает затраты и сокращает время цикла, но также позволяет избежать экологических затрат, связанных с охлаждающей жидкостью и шлифовальными отходами, что делает его альтернативой шлифованию закаленных деталей.

Halnn рекомендует подходящие типы инструментов CBN для обработки различных деталей из закаленной стали следующим образом.

Массивные пластины из CBN

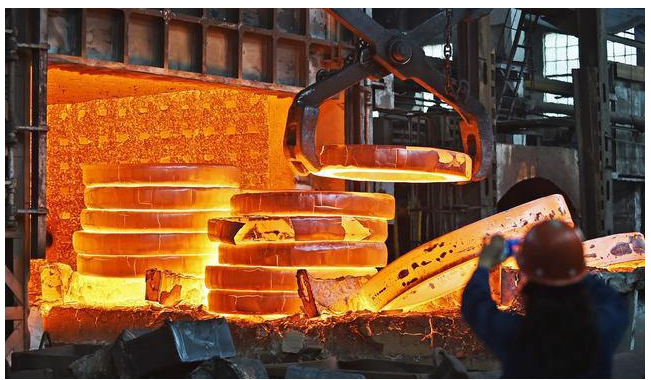

Большинство заготовок из закаленной стали имеют небольшой припуск и обычно обрабатываются припоем инструментов из CBN (BN-H05, BN-H10), но некоторые детали, такие как подшипники ветряных турбин, опорно-поворотные подшипники и валы шарико-винтовых пар, имеют запас обработки более 1мм. При использовании цельных инструментов из CBN BN-S20 и BN-H200 достигается хороший эффект жесткого точения.

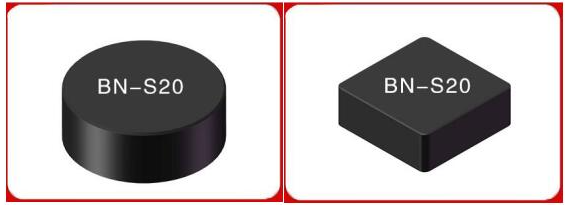

Общие типы твердотельных пластин CBN: BN-H200 RNGN090300; BN-S20 SNGN090404, CNGN120708, RCMX120700

Паяные вставки из CBN

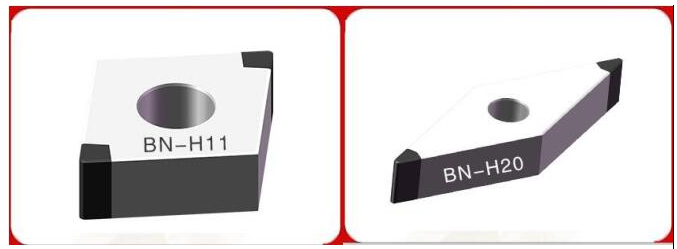

Напайные пластины из CBN являются более передовыми, более экономичными и в основном используются, когда требования к чистоте и точности не высоки. Например, если требуется шероховатость Ra0,8, для обработки закаленной стали можно выбрать напайные пластины из CBN BN-H11 и BN-H20.

Общие типы паяных вставок из CBN: BN-H11 DNGA160404, CNGA120408; БН-Х20 ВНГА160404

вставки из ПКНБ

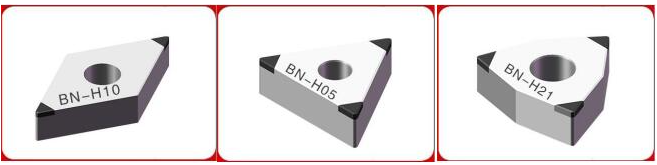

Вставки PCBN в основном используются в случае высокой отделки и высокой точности. Например, для отделки требуется Ra0,4, а точность должна быть в пределах 2 мкм. Пластины PCBN BN-H05, BN-H10, BN-H21 используются для резки и обработки закаленной стали с высокой производительностью.

Распространенные типы вставок из ПКНБ: BN-H05 CNGA120408, TNGA160404; БН-Х10 ККГВ09Т304, ВНГА160408; БН-Х21 ВНГА080404, КНГА120408
