Режущие инструменты Halnn CBN Поворотный подшипник с вставками из CBN и напаянными вставками из CBN

вводить：Материал подшипника, как правило, представляет собой подшипниковую сталь, которая делится на подшипниковую сталь с высоким содержанием хрома, науглероженную подшипниковую сталь, нержавеющую подшипниковую сталь, поворотную подшипниковую сталь и специальную сталь.

Режущие пластины Halnn CBN и режущие инструменты CBN для поворотных подшипников

Материал подшипника, как правило, представляет собой подшипниковую сталь, которая делится на подшипниковую сталь с высоким содержанием хрома, цементированную подшипниковую сталь, нержавеющую подшипниковую сталь, поворотную подшипниковую сталь и специальную сталь.

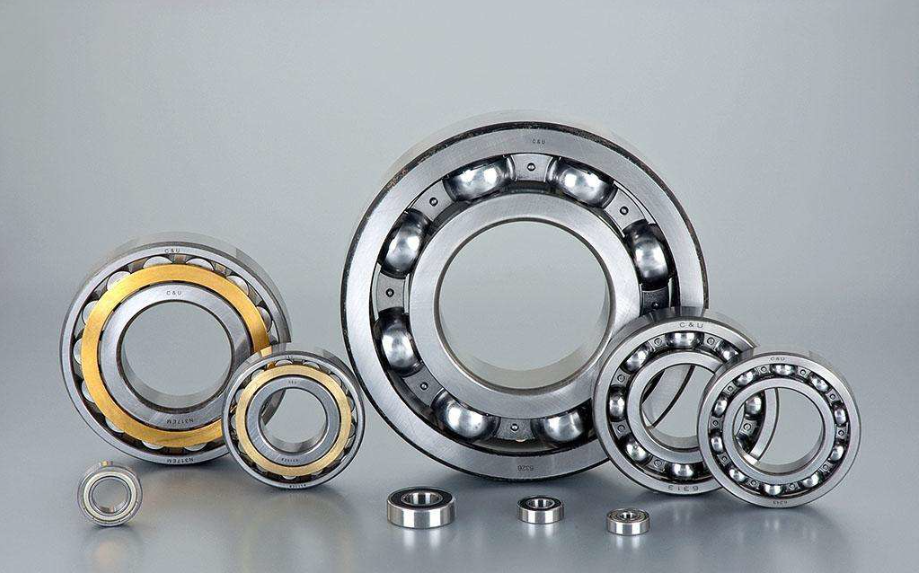

Инструменты Halnn CBN токарные подшипники

Обычными подшипниковыми сталями являются GCr15, 42CrMo, 50Mn, которые обычно используются для подшипников больших ветровых электростанций, опорно-поворотных устройств и металлургических подшипников.

Различают следующие марки подшипниковой стали:

Имя	Тип
Высокоуглеродистая хромированная подшипниковая сталь	GCr15 GCr15SiMn GCr15SiMo GCr18Mo
Науглероживание подшипниковой стали	G20CrMo(A) G20CrNiMo(A)(C-8620) G20CrNi2Mo(A)(C-4320) G20Cr2Ni4(A) G10CrNi3Mo(A)(E-9310) G20Cr2Mn2Mo(A)
Нержавеющая подшипниковая сталь	9Cr18 9Cr18Mo 1Cr13~4Cr13
Сталь для подшипников поворотного кольца	42CrMo 5CrMnMo 50Mn
Сталь со специальными характеристиками	Cr4Mo4V QBe2

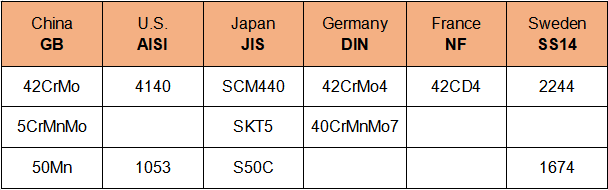

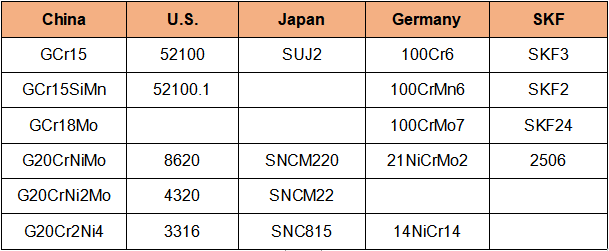

Международно распространенные марки подшипниковых материалов

Международно распространенные марки подшипниковых материалов

Тип вставки подшипника поворота выбирается в соответствии с типом подшипника и технологией обработки. Сплавы Halnn CBN BN-S20, BN-H11, BN-H200, BN-H20 широко используются при точении подшипников. Рекомендуемые параметры резки следующие:

Обработка заготовки	Рекомендуемые параметры резки			Пластина CBN
Обработка заготовки	Скорость резания VC(м/мин)	Глубина резания ap (мм)	Скорость подачи Fr (мм/об)	Пластина CBN
Несущий	50-150(Черновая обработка)	1-10	0.1-0.5	BN-S20
Несущий	90-250(Отделка)	≤1	0.05-0.35	BN-S200, BN-H200, BN-H11, BN-H10, BN-H10 C25

Случай применения

Заготовка: Металлургические подшипники (ГКр15)
Обработка деталей: внешний круг, внутреннее отверстие
твердость: HRC62
Тип вставки: BN-H11 DNGA150408
Параметры резки: Vc=140m/min, Fr=0.12mm/r, ap=0.5mm
Способ обработки: сухая резка
Вставить оценку	Скорость резки	Стойкость инструмента/кромка	Шероховатость
Halnn BN-H11	140м/мин	12шт	Ra0.8
Другой бренд CBN	140м/мин	10шт	Ra0.8

Заготовка: подшипниковый узел ступицы колеса

Твердость: HRC58-62

Тип вставок: BN-H10 C25 CNGA120408

Параметры обработки: Vc=180 м/мин, Fr=0,1 мм/об, ap=0,15 мм

Шероховатость: ≤Ra0.6

Пластины с покрытием обеспечивают лучшую производительность резания, повышают точность обработки и срок службы.

Подшипниковый узел ступицы колеса

Наружное кольцо дорожки качения ветроэнергетического подшипника

Обрабатываемая часть: дорожка качения наружного кольца подшипника ветровой энергии

Размер обработки: 2750 мм Материал заготовки: CGr15

Твердость: HRC58-63 Шероховатость: Ra0.4

Черновая обработка

Тип вставки: BN-H200 RNMN090300

Параметры обработки: Vc=190 м/мин, Fr=0,43 мм/об, ap=1 мм

Отделка

Тип вставки: BN-H200 RNMN090300

Параметры обработки: Vc=260 м/мин, Fr=0,2 мм/об, ap=0,1 мм

Рекомендуемые параметры резки:

Подшипники малого и среднего размера и нестандартные внутренние и наружные кольца подшипников для чистовой токарной обработки (твердость материала Gcr15 выше HRC62)

Рекомендуемый класс: BN-H20 (маржа <0,5 мм); BN-S20 (поле >1 мм)

Рекомендуемые параметры резки: ap=0,1-0,3 мм, Fr=0,1-0,12 мм/об, Vc=120-180 м/мин.

Дорожка качения поворотного подшипника, торец, твердость HRC47-55, запас <2 мм

Рекомендуемый класс: BN-S200 (круглая пластина)

Рекомендуемые параметры резки: ap≤1мм, Fr=0,05-0,35мм/об, Vc=60-250м/мин

Эффект обработки: срок службы инструмента в 7 раз больше, чем у керамических инструментов, а шероховатость поверхности контролируется в пределах Ra0,6-1,0.

Поворачивая внешний круг и торец подшипника поворотного кольца, твердость составляет HRC47-55, твердость канала составляет HRC55-62, запас ≥ 2 мм.

Рекомендуемая марка: марка БН-С20

Рекомендуемые параметры резки: ap=1мм, Vc=140-180м/мин.

Эффект обработки: длительный срок службы инструмента, может заменить грубое шлифование, шероховатость поверхности достигает Ra0,4.
