Вставки PCBN Чистовая обработка подшипников — вставка PCBN (включая инструмент для снятия фаски подшипника)

Процесс чистовой обработки подшипника включает в себя обработку внешнего круга, торца и внутреннего отверстия, а также обработку фасочной части.

Готовые подшипники, как правило, относятся к процессу окончательной обработки, поэтому они обычно проходят процесс термической обработки и обладают высокой твердостью. В это время выбор отделочных инструментов должен быть осторожным, иначе легко получить отходы. Твердость подшипника после термической обработки составляет около HRC60, что требует, чтобы инструмент обладал такими преимуществами, как высокая твердость, высокая износостойкость и высокая устойчивость к умышленным действиям. Что касается текущего инструментального материала, вставки PCBN являются наиболее подходящим инструментальным материалом.

Вставки из ПКНБ в настоящее время являются самым прочным инструментальным материалом для обработки черных металлов, за ними следуют керамические инструменты и, наконец, инструменты из карбида, поэтому более целесообразно выбирать вставки из ПКНБ для подшипников с высокой твердостью после термообработки.

Ниже представлен материал для вставок из ПКНБ и распространенные модели подшипников для чистовой обработки (включая инструменты для снятия фаски), поставляемые Halnn Superhard.

(1) Тип вставки для чистовой обработки торца подшипника

Существуют модели серий TNGA, WNGA и CNGA для чистовой обработки торца подшипника.

Конкретные модели: TNGA160404/08/12/16, WNGA080404/08/12, CNGA120404/8/12/16.

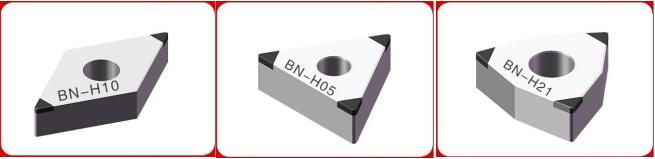

Как показано ниже:

(2) Для чистовой обработки внешнего круга подшипника

Существует много типов вставок для чистовой обработки внешнего круга подшипника, и они в основном могут использоваться для обработки внешнего круга, например, серия TC, тип W, серия CN, серия CC, тип V, тип D.

(3) Для чистовой обработки внутреннего отверстия подшипника

Существуют серии TN, серии TC, серии CN, серии CC, серии WN вставок для отделки внутреннего отверстия подшипника.

Конкретные модели: TNGA160404/08/12/16, TCGW0902/1102/16T3, CNGA120404/8/12/16, CCGW0602/09T3/1204, WNGA080404/08/12.

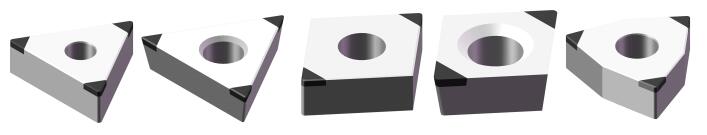

Подробности следующие:

(4) Тип пластины для чистовой обработки подшипников

Прежде чем представить вкладыши подшипника, давайте сначала объясним, почему подшипник нуждается в снятии фаски. Снятие фаски - это термин в машиностроении. Для удаления заусенцев, возникающих при механической обработке деталей, а также для облегчения сборки деталей на концах деталей обычно делают фаски.

1. Во время черновой обработки подшипниковой стали перед термообработкой необходимо снять фаску, чтобы при термообработке материала снималось напряжение, перераспределялась внутренняя структура, затруднялось появление трещин и уменьшалась деформация. У него очень важная роль. Снятие фаски может решить проблему концентрации напряжений.

2. Снимите фаску и удалите заусенцы, чтобы изделие не было острым и не порезало пользователя.

3. Он играет роль направления и позиционирования во время сборки.

Далее представлен выбор пластин для чистовой обработки фасок подшипников:

Модель чистовой части подшипника для снятия фаски можно выбрать из вставок PCBN или керамических вставок, в зависимости от того, какая из них более экономична и рентабельна.

Среди них вставки из PCBN могут быть серии TN, вставки серии CN (например, вставки с приведенным выше рисунком), также могут использоваться керамические вставки, но многие вставки со скошенными углами также нестандартны, такие как вставки, похожие на цветы сливы, треугольные вставки. и другие формы.
