Зубчатое непрерывное и прерывистое растачивание внутренних отверстий — пластины из ПКНБ с покрытием

В качестве серийно выпускаемой части зубчатых колес компании требуют не только высокой точности и высокой шероховатости, но также предъявляют чрезвычайно высокие требования к эффективности и стоимости. Поэтому компания Halnn выпустила на выбор пользователей три типа пластин CBN для односторонней сварки, пластины CBN для двусторонней сварки и пластины CBN для двусторонней сварки с покрытием.

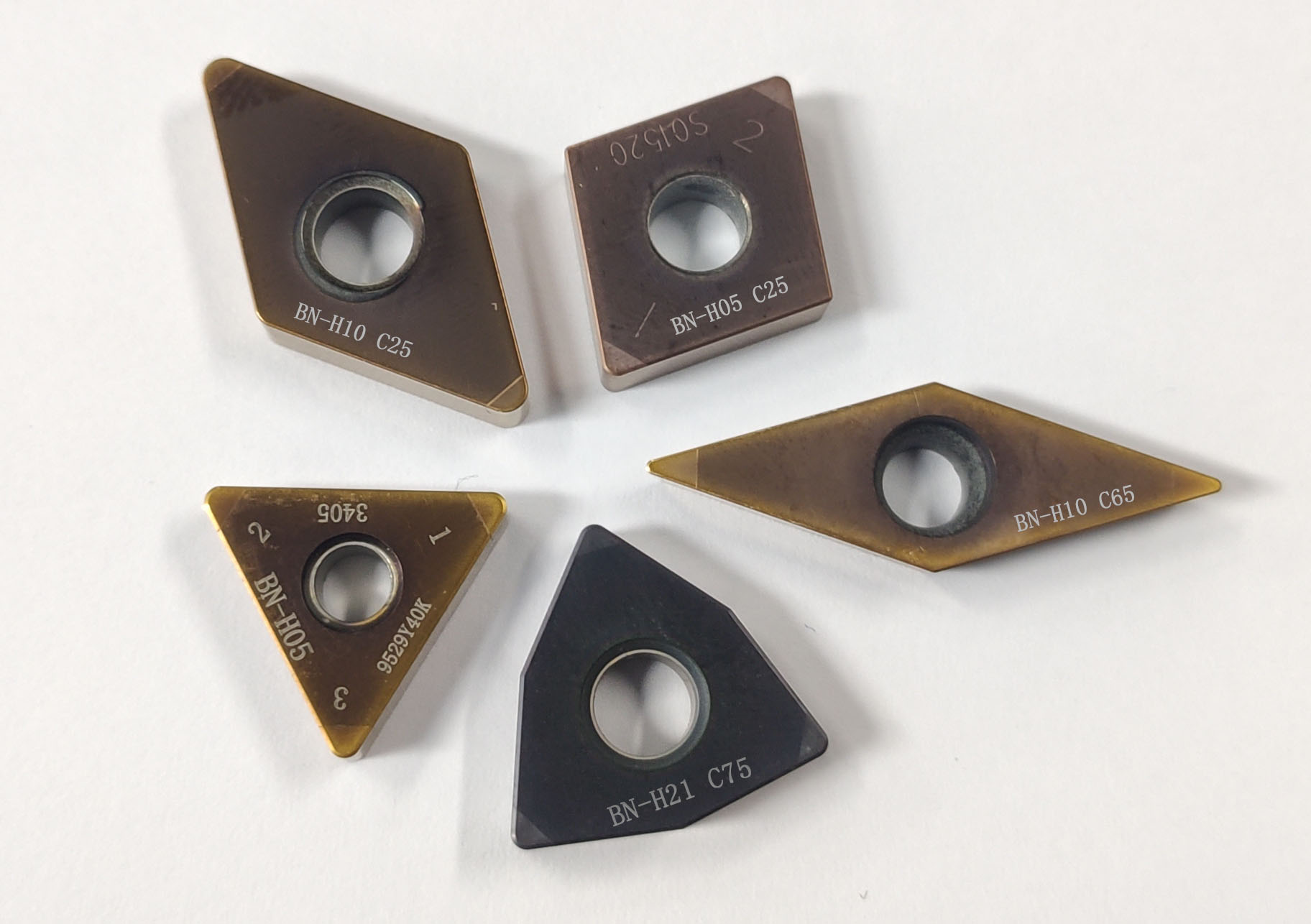

Внедрение материала и покрытия пластин CBN с покрытием для чистового растачивания внутреннего отверстия зубчатого колеса.

В зависимости от состояния внутреннего отверстия и торца зубчатого колеса существует три режима обработки: непрерывная обработка, средняя прерывистая обработка и тяжелая прерывистая обработка. Среди них условия непрерывной обработки заключаются в том, что на поверхности нет шпоночного паза или масляного отверстия, что является непрерывной поверхностью. Материал BN-H05 может использоваться для высокоскоростной резки и соответствует требованиям по шероховатости в пределах Ra0,4; BN-H10 подходит для средней прерывистой обработки, имеет небольшой шпоночный паз, а маленькие смазочные отверстия не разрушаются. Тяжелая прерывистая обработка является наиболее требовательной, не только требует высокой твердости и износостойкости, но также имеет чрезвычайно высокую ударную вязкость для предотвращения сколов инструмента. Для этого типа материала выбран BN-H21 из-за ударопрочности.

Halnn рекомендует три покрытия для улучшения характеристик инструмента, а именно C25, C65, C75, эти три числа обозначают разные цвета покрытия, и характеристики покрытия также различаются. Среди них покрытие C25 светло-серого цвета, которое представляет собой умеренный материал и подходит для непрерывной и прерывистой обработки. Покрытие C65 золотисто-желтого цвета, подходит для сверхскоростной обработки, непрерывной обработки, продлевает срок службы инструмента. Покрытие C75 серо-коричневого цвета, подходит для резания на средних и низких скоростях и обладает сильными ударными и разрушающими условиями непрерывной обработки.

Если внутреннее отверстие шестерни имеет несколько масляных отверстий, вы можете выбрать для обработки BN-H21 или BN-H21 C75. Если торец шестерни сплошной, вы можете выбрать BN-H05 или BN-H05 C65. Если торец шестерни имеет небольшие канавки Или для небольшого отверстия можно выбрать BN-H10 или BN-H10 C25. Конечно, это не абсолютное сочетание. Инженер по инструментам подберет материал покрытия в соответствии с требованиями заказчика на месте, чтобы удовлетворить производственные потребности заказчика.

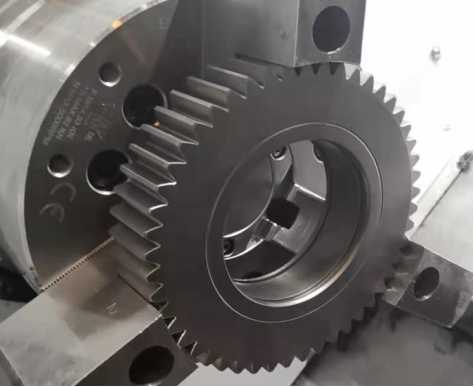

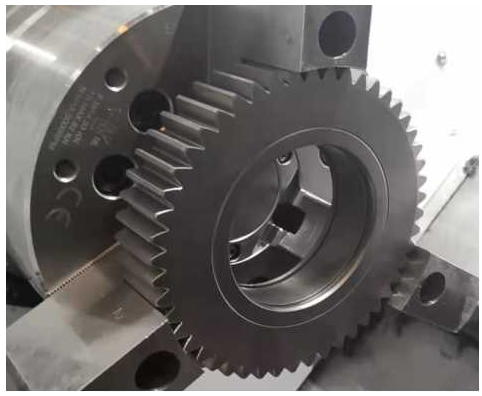

Случаи чистовой расточки внутреннего отверстия шестерни пластинами из CBN с покрытием

Заготовка: планетарное колесо

Материал: 20КрМнТи

Твердость: HRC58-62

Обрабатываемая часть: торец, внутреннее отверстие (среднее прерывистое)

Требования к шероховатости: торцевая поверхность Ra1,6, внутреннее отверстие Ra0,6 (обработка двумя проходами)

Материал инструмента: BN-H05 C65 CNGA120404

Параметры резания: Vc=166, Ap=0,05, Fr=0,065

Метод резки: сухая резка

Вывод: По сравнению с инструментами из CBN с покрытием других марок срок службы пластин из CBN с покрытием BN-H10 C65 увеличился в 1,5 раза.
