Пластины CBN для твердого фрезерования деталей из стали высокой твердости

вводить：Твердость стали высокой твердости обычно составляет около HRC60, и она имеет характеристики слабой пластической деформации, большого сопротивления резанию и высокой температуры резания во время обработки. Из-за низкой твердости материала инструмента часто возникают такие проблемы, как затрудненное резание, быстрый износ и частая смена инструмента.

Внедрение марок и параметров пластин CBN для твердого фрезерования деталей из стали высокой твердости

Твердость стали высокой твердости обычно составляет около HRC60, и она имеет характеристики слабой пластической деформации, большого сопротивления резанию и высокой температуры резания во время обработки. Из-за низкой твердости материала инструмента часто возникают такие проблемы, как затрудненное резание, быстрый износ и частая смена инструмента. Для них компания Halnn tools выпустила несколько марок пластин, рекомендуемые материалы указаны ниже.

Класс вставки	Подходящие материалы	Тип обработки	Типичное применение
BN-S20	Закаленная сталь, Жаропрочная и абразивостойкая сталь, Высокомарганцевая сталь	Черновая обработка, получистовая обработка	Ролики HSS, шарико-винтовая передача, Подшипники с помощью ветроэнергием
BN-S200	Закаленная сталь, суперсплав	Отделка	Подшипники с помощью ветроэнергием
BN-H10	Закаленная сталь	Отделка	Подшипники, шестерни, вал шестерни, компонент высокой твердости
BN-H21	Закаленная сталь	Отделка	Подшипники, шестерни, вал шестерни, пресс-форма и т. Д.

Черновое фрезерование: Рекомендую сорт Halnn BN-S20. Он обладает характеристиками высокой прочности, сильной ударопрочности и хорошей ударной вязкости, что может эффективно решить проблемы большого количества резки и большой вибрации деталей из стали высокой твердости.

Чистовое фрезерование: из-за строгих допусков на размеры и высоких требований к чистоте инструментальный материал BN-H10 с хорошей твердостью, износостойкостью и высокой термостойкостью предпочтителен для реализации процесса твердого резания и значительного повышения эффективности обработки. Чистота поверхности обработанных деталей из стали высокой твердости составляет Ra0,4-Ra0,8, стабильность размеров хорошая.

При прерывистом резании предпочтительнее BN-H21, который обладает высокой твердостью, хорошей износостойкостью, высокой ударопрочностью и не дает сколов при тяжелом прерывистом резании.

Материал обработки	Рекомендуемые параметры резки			CBN ВСТАВИТЬ МАРКУ
Материал обработки	Скорость резания VC(м/мин)	Глубина резания ap (мм)	Скорость подачи Fr (мм/об)	CBN ВСТАВИТЬ МАРКУ
Твердость стали (твердость≥HRC45)	50-150(черновая)	1-10	0.1-0.5	BN-S20
Твердость стали (твердость≥HRC45)	90-250(Отделка)	≤1	0.05-0.35	BN-H10, BN-H21, BN-S200

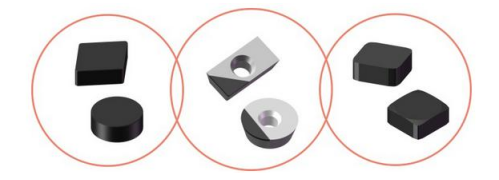

Часто используемые модели фрезерных пластин из CBN для твердого фрезерования деталей из стали высокой твердости

Цельные фрезерные пластины из CBN

Вставки для чернового фрезерования, вставки без отверстий, необходимо подогнать специальной фрезой. Например, SNFN120712, SNFN120716, соответствующие фрезы для черновой обработки серии TSM; CNFN120712, CNFN120716, соответствующие фрезы серии TZM; RNFN120600, подходит для торцевых фрез серии TRM.

Прецизионные фрезерные пластины

Пластины для чистового фрезерования PCBN: может использоваться вместе с обычными инструментальными фрезами, такими как RDMW120400, RDMW160400, RPMW080200, RPMW100300, RPMW10T300, RPMW120400; АPМТ160404, АPМТ160408; SEET12T3PF, SEHT1204AFFN и т. д.

Цельные фрезерные пластины из CBN: должны быть согласованы со специальными фрезами, такими как SNEN0903ENS, SNEN0904ENS, SNEN1204ENS, SNEN1207ENS, SNEN120712, SNEN19T6ENS, SNEX1203ZZ, SNEX1204ZZ; RNEN090300,RNEN090400, RNEN120700 и т.д.
