Как выбрать подходящие вставки из ПКНБ для обработки больших опорно-поворотных устройств?

Внешние дорожки качения, внутренние дорожки качения и положения ребер являются основными трудными вращающимися частями подшипников ветряных турбин и подшипников опорно-поворотного устройства. Общие материалы - BN-H200, а обычные вставки - в основном круглые, такие как RNGN090300, RCGX120700 и RNGN120700. Halnn может предоставить серию RCMX, серию RCGW, серию RNGN, серию RCGO, односторонние композитные вставки из PCBN, круглые односторонние композитные перфорированные вставки из PCBN, сплошные вставки из CBN, а также принять индивидуальные заказы. Эти пластины имеют большой запас резания и могут выдерживать прерывистую резку, могут эффективно удовлетворить потребности клиентов в снижении затрат и повышении эффективности.

BN-H200 - это инструмент из PCBN, недавно разработанный Halnn, который в основном используется в областях большие поворотные подшипники и подшипники ветроэнергетики. Текущая доля рынка достигла более 60%.BN-H200 может резать с большим запасом при черновой обработке, не разрушается при прерывистых режимах работы. Он может получить шероховатость и точность размеров в пределах Ra1,6 во время чистовой обработки и может использоваться для сухой резки, мокрой резки, с воздушным охлаждением и т. д. Производительность резки чрезвычайно стабильна, и он может заменить импортные и гомогенные пластины из ПКНБ.

Параметры BN-H200 для жесткого поворотного подшипника и подшипника ветровой энергии следующие:

Материал: 50Мн

Твердость: HRC55-62

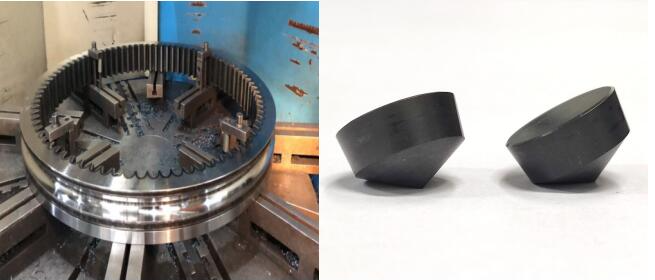

Обрабатываемые детали: внутренняя дорожка качения, внешняя дорожка качения (диаметр 1530 мм)

Шероховатость: Ra1.6

Модель вставок: BN-H200 RCGX120700

Параметры резки: Vc=180 м/мин, Fr=0,5 мм/об, Ap=0,2 мм

Параметры вставок из CBN определенной марки: Vc=140м/мин, Fr=0,5мм/об, Ap=0,2мм

Способ обработки: сухая резка

Стойкость инструмента: 40 штук

Вставки из КНБ с покрытием отечественной марки: 35 шт.

Вывод: не только срок службы инструмента больше, чем у лезвий из CBN определенной марки, но и эффективность увеличивается на 28%, что отвечает потребностям клиентов в повышении эффективности.
