Rulolar özel PCD Araçları

Rulolar için özel PCD Araçları

Tam Ad: Mill Rolls Özel Elmas uçlar, Mill Roller CBN uçlar

İşleme Malzemeleri: Tungsten Karbür Uçlar

Önerilen Araçlar: PCD Çentik Açma Araçları. PCD Gravür Aletleri, Mil, Blok, RCGX Yekpare CBN Uçlar, RCGX PCD Uçlar

danışmanlık tıklayın

Ürün Açıklaması

Tungsten karbür Değirmen Ruloları özel PCD Aletleri

Tungsten Karbür Değirmen merdaneleri halkası (WC / TC Mill Merdaneleri). Sertlik HRA78~95'e ulaşabilir.

Tungsten karbür Değirmen merdanelerinin işlem yöntemleri esas olarak tornalama ve taşlama, hilal frezeleme (aşındırma nervürleri), yazıdır.

Tornalama için, işlemek için iki malzeme aracı öneriyoruz. Sertliği ≤ HRA88 olan karbür merdanelerin sertliği ise Yekpare CBN uçları kullanmak daha iyidir.

Tungsten karbür aletlerin sertliği > HRA 88 ise, PCD Aletleri daha iyidir.

Aşağıdakiler esas olarak PCD kesici uçlar RCGX, PCD Çentik Açma Aletleri, PCD Gravür aletleri ve Alock, Block'tur. CBN Uçları ve diğer ürünler için lütfen şuraya bakın: https://www.halnn-group.com/Solution_mill_rolls_industry/

PCD Araçları - RCGX V / Y tipi

Resim çizme	Tip	Boyut				Resim
Resim çizme	Tip	L(mm)	φI.C(mm)	S(mm)	r(mm)	Resim
	RCGX060300 V / Y		6.35	3.18
	RCGX060400 V / Y		6.35	4.76
	RCGX060500 V / Y		6.35	5.56
	RCGX060600 V / Y		6.35	6.35
	RCGX090300 V / Y		9.525	3.18
	RCGX090700 V / Y		9.525	7.94
	RCGX120400 V / Y		12.7	4.76
	RCGX120700 V / Y		12.7	7.94
	RCGX151000 V / Y		15.875	10
	RCGX191000 V / Y		19.05	10

PCD Çentik Açma Aletleri

Resim çizme	sipariş numarası	boyut(mm)				Resim
Resim çizme	sipariş numarası	φD	c	L	α	Resim
	φ20.44.06*80°	2	0.4	4.06	80
	φ2.50.55.2*80°	2.5	0.5	5.2	80
	φ3.00.65.5*80°	3	0.6	5.5	80
	φ3.20.66.2*85°	3.2	0.6	6.2	85
	φ4.00.67.53*80°	4	0.6	7.53	80
	φ4.00.77.83*70°	4	0.7	7.83	70
	φ4.00.89.55*80°	4	0.8	9.55	80
	φ4.00.77.98*80°	4	0.7	7.98	80
	φ4.00.89.68*80°	4	0.8	9.68	80
	φ4.00.910.8*80°	4	0.9	10.8	80
	φ5.00.77.5*80°	5	0.7	7.5	80
	φ6.00.99.0*80°	6	0.8	9	80
	φ7.00.811.0*80°	7	0.8	11	80
	φ8.00.812.0*80°	8	0.8	12	80

PCD Gravür Araçları

Resim çizme	sipariş numarası	Şaft D/ d1h7	Uzunluk/ Uzunluk	Açı/ Er	Genişlik / B	Resim
	φ6.05070°*0.3	6	50	70	0.3
	φ6.05070°*0.5	6	50	70	0.5
	φ6.05090°*0.3	6	50	90	0.3
	φ6.05090°*0.5	6	50	90	0.5
	φ8.05070°*0.3	8	50	70	0.3
	φ8.05070°*0.5	8	50	70	0.5
	φ8.05090°*0.3	8	50	90	0.3
	φ8.05090°*0.5	8	50	90	0.5

Çardak / Tutucu / Mil

Drawing	Order No.	Dimension(mm)					Picture
Drawing	Order No.	D1	D2	D3	L1	L2	Picture
	N4	4	2	16	4.06	35
	N6	4.5	2.5	16	5.22	35
	N8	5	3	16	5.5	37
	N9	6	3	16	6	37
	N10	6	3.2	16	6.8	41
	N12	7.3	4	16	8	56
	N13	8	4.5	16	9	56
	N14	8.8	5	16	9.5	56
	N16	10.4	5	18	11	65
	N18	12	6	18	12	65
	N20	13.5	6	18	14	65
	N22	15.2	6	20	16	66

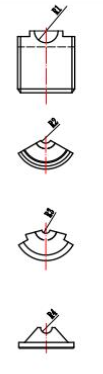

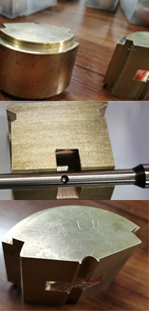

Engellemek

Resim çizme	Tip	R1	R2	R3	R4	Resim
	6#	1.9	1.8	1.9	1.8
	8#	2.5	2.25	2.5	2.25
	10#	3	3	3	3.1
	12#	3.75	3.8	3.5	4.3
	14#	4.5	4.5	4.5	4.3
	16#	5	5.05	5	5.05
	18#	6	6	6	6
	20#	6.9	6.9	6.9	6.9
	22#	7.6	7.6	7.6	7.6
	25#	8.8	8.8	8.8	9
	28#	10.15	10.15	10.15	10.15
	32#	11.6	11.6	11.6	11.6
	36#	13.15	13	13.15	13.15
	40#	14.5	14.5	14.5	14.5
	50#	18.6	18.6	18.6	18.6
