Gri dökme demir Özel CBN uçlar

Gri dökme demir Özel CBN kesici uçlar

Tam adı: Gri dökme demir Özel CBN kesici uçlar

İşleme Sertliği Aralığı: HT200/250 Hakkında

İşleme Malzemeleri: Gri Dökme demir, Demir bazlı sinterlenmiş alaşım

İşleme Türü: Bitirme, Yarı-finiş, Kaba işleme

danışmanlık tıklayın

Gri dökme demirin işlenmesi, Gri dökme demirin tornalanması Tavsiye edilen kesici uçlar


CNMN/CNGN	SNMN/SNGN	SCGN	WNGA	TNGA	CNGA

Uygulama alanları

Malzeme: Gri dökme demir, vb.;

Endüstri: Otomotiv endüstrisi;

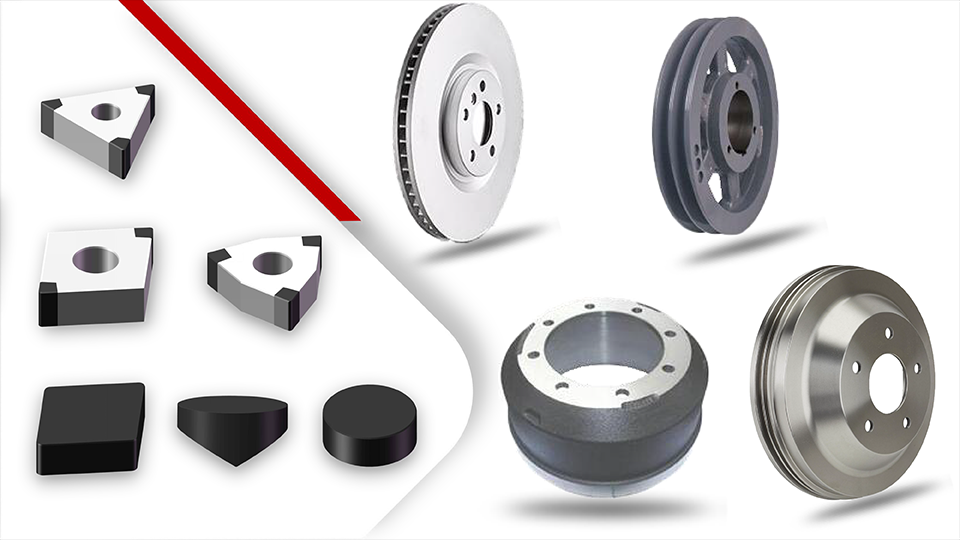

İş parçaları: Fren diskleri, Fren kampanaları, Kasnaklar, Volanlar, Debriyaj baskı plakaları, Klima kompresörleri vb.

Kesme Parametreleri

İşleme malzemesi	Önerilen kesme parametreleri			CBN ekleme Kalitesi
İşleme malzemesi	Kesme hızı VC(m/dak)	Kesme Derinliği ap (mm)	İlerleme Hızı Fr(mm/r)	CBN ekleme Kalitesi
Gri dökme demir	400-1200(Kaba İşleme)	1-10	0.2-1	BN-S30, BN-S300
Gri dökme demir	600-2000(Bitirme)	≤1	0.05-0.3	BN-S30, BN-S300
Gri dökme demir	300-1500(Bitirme)	≤1	0.05-0.3	BN-K20, BNK30

Uygulama durumları

İş parçası: Fren tamburu
Malzeme: Gri dökme demir
Uç Tipi: BNK30 WNGA080408
Kesme parametreleri: Vc=650m/dk, Fr=0.2mm/r, ap=0.5mm
İşleme yöntemi: kuru kesim
Not ekle	Takım Ömrü/kenar	Pürüzlülük
Halnn BNK30	120 adet	Ra1.6
Bazı marka CBN	70 adet	Ra2.0

İş parçası: Klima kompresörünün ayı
Malzeme: Gri dökme demir
Uç Tipi: BNK30 WNGA080408
Kesme parametreleri: Vc=600m/dk, Fr=0,25mm/r, ap=0,3mm
İşleme yöntemi: kuru kesim
Not ekle	Hız kesmek	Takım Ömrü/kenar
Halnn BNK30	600m/dak	500 adet
Kaplamalı karbür uçlar	330 m / dak	80 adet

İş parçası: Kasnak
Malzeme: Gri dökme demir
Uç Tipi: BN-K20 CNGA120408
Kesme parametreleri: Vc=550-700m/dk, Fr=0.25mm/r, ap=0.3mm
İşleme yöntemi: kuru kesim
Not ekle	Pürüzlülük	Takım Ömrü/kenar
Halnn BNK20	Ra1.6	200 adet
Bazı marka CBN	Ra3.2	35 adet

İş parçası: Fren Diski
Malzeme: Gri dökme demir
Uç Tipi: BN-S300 SCGN090408
Kesme parametreleri: Vc=800m/dak, Fr=0.2mm/r, ap=0.25mm
İşleme yöntemi: kuru kesim
Not ekle	Ekleme Türü	Hız kesmek	Takım Ömrü/kenar
Halnn BN-S300	SCGN090408	800m/dak	300 adet
Kaplamalı karbür uçlar	CNMG120408	300m/dak	15 adet

İş parçası: Fren Diski
Malzeme: Gri dökme demir (HT250)
Sertlik: HB170~210
Uç Tipi: BN-S30 CNMN120712
Kesme parametreleri: Vc=500m/dk, Fr=0.55mm/r, ap=2mm
İşleme yöntemi: kuru kesim
Not ekle	Hız kesmek	Takım Ömrü/kenar	Yeterlik
Halnn BN-S30	500m/dak	200 adet	1,8 kat iyileştirildi
Karbür Uç	180m/dak	30 adet	------

İş parçası: Fren Tamburu
Malzeme: Gri dökme demir (HT250)
Sertlik: HB170~210
Uç Tipi: BN-S30 CNMN120716
Kesme parametreleri: Vc=380/dak, Fr=0.65mm/r, ap=2.5mm
İşleme yöntemi: kuru kesim
Not ekle	Hız kesmek	Takım Ömrü/kenar	Yeterlik
Halnn BN-S30	380 m / dak	95 adet	1,5 kat iyileştirildi
Kaplamalı Karbür Uç	150m/dak	15 adet	------
