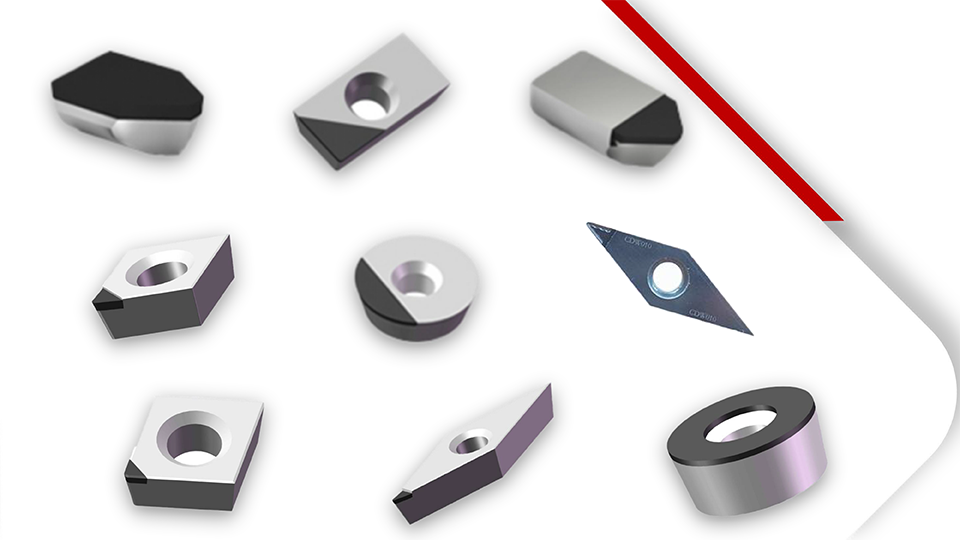

PCD Uçları

Tam ad: PCD Tornalama / Frezeleme /Delik delme uçları, PCD takımları, pcd kesici uçlar

İşlem yolu: Tornalama, Frezeleme, Delme

İşlem malzemesi: Demir Dışı Metaller ve işlenmesi zor çeşitli malzemeler

Sıcak satış türleri: CCGW, DCGW, VCGW, TCGW, TPGW

danışmanlık tıklayın

PCD Tornalama / Delme uçları

PCD Freze uçları


RNGN	WCGW	APKT	RCGW/RPGW	PCD Notching Tools	PCD Notching Tools

Özelleştirilmiş PCD Freze Aletleri

PCD Talaş kırıcı uçlar

1) ekler


VCGT	RCGT	TCGT

2) Uygun PCD Talaş kırıcı uçların seçilmesi

Tip	Finishing or Roughing	Avantajlar	İşlem Parametresi	Talaş Kırıcı
FS	Bitiricilik	Hafif kesme aralığında genel talaş kırıcı geometrisi, kesme direncini etkili bir şekilde azaltır	Fr= 0.1 - 0.2mm/r; Ap= 0.1 - 0.3mm
FM	Yarı bitirme	Düşük kesme kuvvetini, iyi talaş kırma özelliğini koruyabilir.	Fr= 0.15 - 0.3mm/r; Ap= 0.2 -0.5mm
FL	kaba işleme	Alüminyum alaşımlarının sürekli ve darbeli işlenmesi için uygun	Fr= 0.25 - 0.4mm/r; Ap= 0.4 - 1.2mm

PCD Kalitesi ve İşleme Özellikleri

Seviye	Tane boyutu (um)	Özellik	Başvuru
CDW005	5μm -10μm	Mükemmel elektrik kıvılcımı, iyi tokluk, yüksek aşınma direnci ve yüksek darbe direnci.	PMMA, Silikon alaşımı ve metal telefon kabuğu ana hatları, ahşap, testere endüstrisi, Gravür freze Aletleri ve diş açma aleti, ağaç işleme testereleri, sunta, silikon alüminyum alaşımı
CDW010	10μm	Üniversal PCD Sınıfı, iyi tokluk ve yüksek aşınma direnci	Ahşap, kalıplama, orta ve düşük silikonlu alüminyum alaşımlı parçaların kaba işlemesi için kaplama, Alüminyum bazlı silisyum karbür
CDW025	25μm	Mükemmel aşınma direnci, kenar kalitesi ve yüksek darbe direnci	Yüksek Silikonlu Alüminyum alaşımı, MMC, Tungsten karbür ve seramik, grafit, aşınmaya dayanıklı parçalar, Ahşap perdah kesici uç ve testereler
CDW302	2 - 30μm	Mükemmel aşınma direnci, yüksek termal stabilite, yüksek darbe direnci ve kenar mukavemeti	Yüksek silikonlu alüminyum alaşımı, kompozit plastik, dubleks metal, metal matrisli kompozit malzeme, seramik vb.

Bileşen Malzemeleri	Bileşen Malzemeleri			Vc (m/min)	Fr (mm/r)	Ap (mm)
Alüminyum alaşım +(4~8% Si)	CDW010	CDW302	CDW005	100-5000	0.03-0.5	0.1~3.0
Alüminyum alaşım (9~13% Si)	CDW010	CDW302		100-3000	0.03-0.5	0.1~3.0
Alüminyum alaşım (＞13% Si)	CDW010	CDW302	CDW025	100-2500	0.03~0.4	0.1~2.5
Bakır alaşımı( Copper,Brass)	CDW010	CDW302	CDW025	100-1000	0.03~0.3	0.1~3.0
Titanyum alaşımı	CDW850	CDW005		100-200	0.05~0.2	0.1~2.0
Tungsten karbür(Co＞16%)	CDW302	CDW025	CDW010	15-40	0.1~0.25	0.1~1.0
Tungsten karbür(Co＜16%)	CDW302	CDW025	CDW010	10-30	0.03~0.1	0.05~0.3
Odun	CDW010	CDW302	CDW005	100-4000	0.1~0.4	0.1~3.0
Grafit	CDW302	CDW025	CDW010	100-600	0.1~0.5	0.05~2.0
Metal Matrisli Kompozitler	CDW302	CDW025	CDW010	300-600	0.1~0.4	0.2~1.5
Kompozitler (Karbon Fiber)	CDW302	CDW025	CDW010	200-2000	0.05~0.3	0.1~3.0
Alüminyum esaslı silisyum karbür kompozitler.	CDW010	CDW302
