Freze/Rayba/ Matkap Aletleri

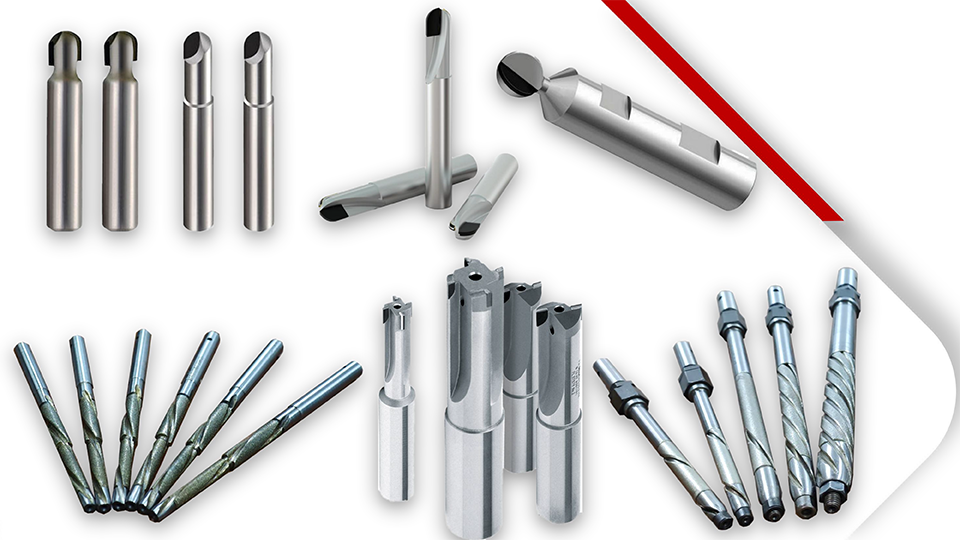

Tam Ad: PCD Parmak Freze Aletleri, PCD Rayba Aletleri, PCD Matkap Aletleri, PCD Küresel uçlu parmak freze, PCD Raybalar

Uygulama endüstrisi: 3C, otomotiv, havacılık, vb.

Uygulama malzemeleri: alüminyum, magnezyum, titanyum, silikon gibi demir dışı metaller; fiber malzemeler, yalıtım malzemeleri, plastikler, kompozit malzemeler vb.

danışmanlık tıklayın

Ürün Açıklaması

PCD Freze/Rayba/ Matkap Aletlerinin Avantajı

Aşınma direnci ve tokluk özelliklerinin mükemmel kombinasyonu

Mükemmel kesme kenarı işlemi, kararlı takım performansı ve uzun takım ömrü

İstikrarlı kesme performansı ve yüksek işleme verimliliği

PCD Freze Araçları

PCD Bilyalı Freze Araçları

Resim çizme	sipariş kodu	R	l3	d2	l2	l1	Z Dişleri
	BMR015050660-1S	1.5	5	6	40	60	1
	BMR020060660-1S	2	6	6	40	60	1
	BMR025070660-1S	2.5	7	6	40	60	1
	BMR030080660-1S	3	8	6	40	60	1
	BMR040100872-1S	4	10	8	40	72	1
	BMR050121072-1S	5	12	10	40	72	1
	BMR030080660-2S	3	8	6	40	60	2
	BMR040110872-2S	4	11	8	40	72	2
	BMR050131097-2S	5	13	10	50	97	2
	BMR060151297-2S	6	15	12	50	97	2
	BMR070161497-2S	7	16	14	50	97	2
	BMR080181697-2S	8	18	16	50	97	2
	BMR090201897-2S	9	20	18	50	97	2
	BMR100222097-2S	10	22	20	50	97	2

PCD Parmak Freze Araçları

sipariş kodu	d1	l3	d2	l2	l1	Z Dişleri	Resim çizme
SM030560-1S	3	5	4	40	60	1
SM040660-1S	4	6	4	40	60	1
SM050760-1S	5	7	6	40	60	1
SM060860-1S	6	8	6	40	60	1
SM081072-1S	8	10	8	40	72	1
SM101272-1S	10	12	10	40	72	1
DM060460-2S	6	4	6	40	60	2
DM080472-2S	8	4	8	40	72	2
DM100572-2S	10	5	10	40	72	2
DM120697-2S	12	6	12	50	97	2
DM140797-2S	14	7	14	50	97	2
DM160897-2S	16	8	16	50	97	2
DM180997-2S	18	9	18	50	97	2
DM201097-2S	20	10	20	50	97	2

PCD Matkaplar

Resim çizme	sipariş kodu	D	d	L	L1	a
	TD06056005-90°	6	5	60	5	90°
	TD06056005-130°	6	5	60	5	130°
	TD06066005-90°	6	6	60	5	90°
	TD06066005-130°	6	6	60	5	130°
	TD08086005-90°	8	8	80	5	90°
	TD08086005-130°	8	8	80	5	130°
	TD10106005-90°	10	10	80	5	90°
	TD10106005-130°	10	10	80	5	130°

PCD Oyucu

sipariş kodu	Shank D-Day	B İpucu Günü	Uzunluk L	L1 kesme derinliği	L2 Uç uzunluğu	Z dişleri	Z dişÇizim
DR0604804006-2S	6	4	80	40	6	2
DR0605804006-2S	6	5	80	40	6	2
DR0606804006-2S	6	6	80	40	6	2
DR0807804006-2S	8	7	80	40	6	2
DR0808804006-2S	8	8	80	40	6	2
DR1009804006-2S	10	9	80	40	6	2
DR1010804006-2S	10	10	80	40	6	2 — 4
DR1212804006-2S	12	12	80	40	6	2 — 4
DR1414804006-2S	14	14	80	40	6	2 — 4
DR1615804006-2S	16	15	80	40	6	2 — 4
DR2020804006-2S	20	20	80	40	6	2 — 4
DR2625804006-2S	26	25	80	40	6	2 — 4
DR3230804006-2S	32	30	80	40	6	2 — 4

sipariş kodu	Shank D-Day	B İpucu Günü	Uzunluk L	L1 kesme derinliği	α	Z dişleri	Z dişleri
SDR06048040-2S	6	4	80	40	130°	2
SDR06058040-2S	6	5	80	40	130°	2
SDR06068040-2S	6	6	80	40	130°	2
SDR08078040-2S	8	7	80	40	130°	2
SDR08088040-2S	8	8	80	40	130°	2
SDR10098040-2S	10	9	80	40	130°	2
SDR10108040-2S	10	10	80	40	130°	2
SDR12128040-2S	12	12	80	40	130°	2
SDR14148040-2S	14	14	80	40	130°	2
SDR16158040-2S	16	15	80	40	130°	2
