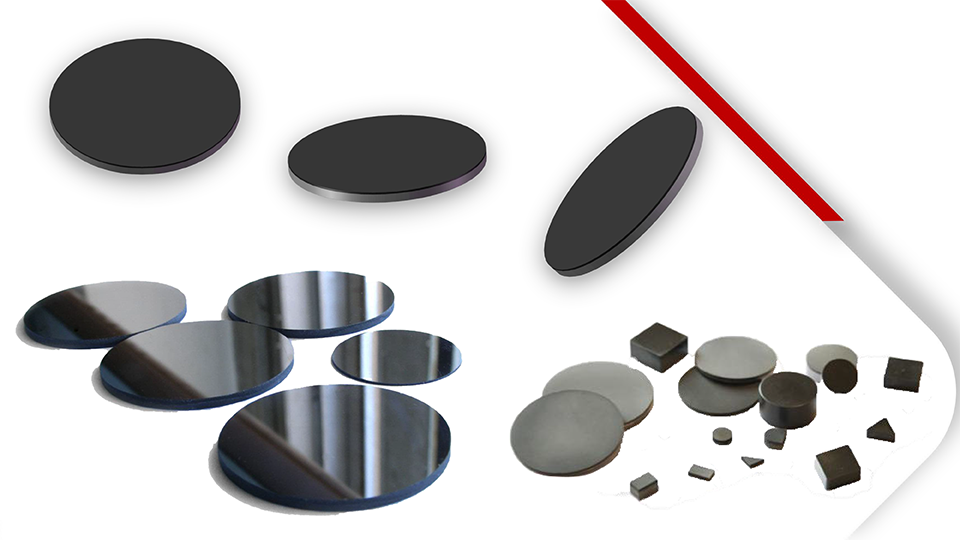

PCBN Boşlukları

PCBN İşlenmemiş Parçalar

Tam Adı: PCBN boşlukları, Polikristalin Kübik Bor Nitrür boşlukları, PCBN Kesici Takım Boşlukları, CBN Boşluğu, Yuvarlak CBN boşlukları

Uygulama alanı: Torna takımları, freze takımları, sert torna takımları

İşleme Malzemeleri: Sertleştirilmiş çelik ve dökme demir vb. yüksek sertlikte ve sert işlenmiş demirli malzemeler (HRC45-65).

İş parçasının işlenmesi: Fren diskleri, motor blokları, motor silindir gömlekleri, fren kampanaları, volanlar, valf yuvaları ve kılavuzları, dişliler, kalıp ve kalıp parçaları vb.

danışmanlık tıklayın

Ürün Açıklaması

Avantajlar:

Sertlik genellikle HV3000 ~ 5000'dir;

Isı direnci 1400 ~ 1500 °C'ye kadar;

Ve iyi kırmızı sertliğe ve yüksek oksidasyon direncine sahiptir, böylece 1000°C'de oksidasyon olmaz; ve demir bazlı malzemelerle 1200 ila 1300°C'de kimyasal reaksiyon oluşmaz;

Yüksek maliyetli, Kolay İşleme, Mükemmel performans, Yüksek aşınma direnci, güçlü stabilite;

PCBN kesme aletinin termal iletkenliği, elmasınkinden daha düşük, ancak semente karbürden çok daha yüksektir, bu da iş parçası işleme hassasiyetinin ve yüzey kalitesinin iyileştirilmesine elverişlidir. Farklı malzemelerin PCBN takım işleme sürtünme katsayısı 0,1 ile 0,3 arasındadır ve bu semente karbürünkinden çok daha düşüktür. Katsayı (0,4 ~ 0,6), CBN kesme aletinin kesim sırasında tutulan bir tabaka veya birikmiş kenar oluşturmasını zorlaştırır.

Çizim:

PCBN boş çizimi

Tanım:

PCBN Blank, yüksek sertlik, yüksek aşınma direnci ve yüksek termal kararlılık özelliğine sahiptir ve mikron CBN tozu ve çeşitli seramik bağlayıcıların yüksek sıcaklık ve basınçta sinterlenmesiyle yapılır. BN serisi, CBN katmanı ve tungsten karbür tabandan oluşur.

Halnn kesme koşulunu tavsiye ediyor

	CBN Konsantresi(%)	Taneciklik (µm)	Karakteristik	Sıradan uygulama
1	93	8-10	Yüksek içerikli CBN, büyük tanecikli yapı ve yüksek termal iletkenlik; bu arada, genel yapı yüksek sertlik ve aşınma direncine sahiptir	Mükemmel işleme performansı ile çeşitli demirli metallerin yüksek hızda kaba talaş işlemesi için uygundur
2	85	6-8	İyi aşınma ve darbe direnci, mükemmel kimyasal aşınma direnci, ince taneli yapı ve yüksek tokluk	Çeşitli malzeme türlerinin işlenmesi, dökme demirin, sertleştirilmiş çeliğin sürekli ve Yarı kesintili kesimi için uygundur
3	75	6-8	İyi aşınma ve darbe direnci, mükemmel kimyasal aşınma direnci, ince taneli yapı ve yüksek tokluk	HRC45'in üzerinde sertliğe sahip sertleştirilmiş çeliğin verimli bir şekilde işlenmesi için uygun olan çeşitli toz metalurji malzemelerinin işlenmesi için uygundur (sürekli, aralıklı işleme için uygundur ve Kaba İşleme ve Bitirme kullanılabilir)
4	50	1-2	Düşük CBN içeriği, küçük tanecikler, iyi aşınma direnci, darbe direnci ve kimyasal kararlılık	Demirli metal malzeme sürekli olarak bittiğinde, iyi bir kenar stabilitesine sahiptir. Yüksek takım ömrü ve iş parçası kalitesi nedeniyle her türlü sert kesmeye uygundur ve sürekli ve yarı aralıklı kesmede mükemmel etkilere sahiptir. Sertleştirilmiş çeliğin işlenmesi için tavsiye edilir

Genel olarak, dökme demir uygulamalarında yüksek içerikli PCBN kullanılırken, sertleştirilmiş çelik uygulamalarında düşük içerikli PCBN kullanılır.

Nasıl sipariş verilir?

Boş Şartname	Çap (D)
	Aşındırıcı Tabaka Kalınlığı (T)
	Toplam Yükseklik (Y)
	Taneciklik(µm)
İş Parçası Bilgisi	Malzeme
İş Parçası Bilgisi	Bitiş İsteği(Ra/Rz)
Kesme durumu	Sürekli/Aralıklı
Kesme durumu	Büyük Besleme/Küçük Besleme
