أدوات القطع الخاصة

أدوات خاصة بصناعة المحركات

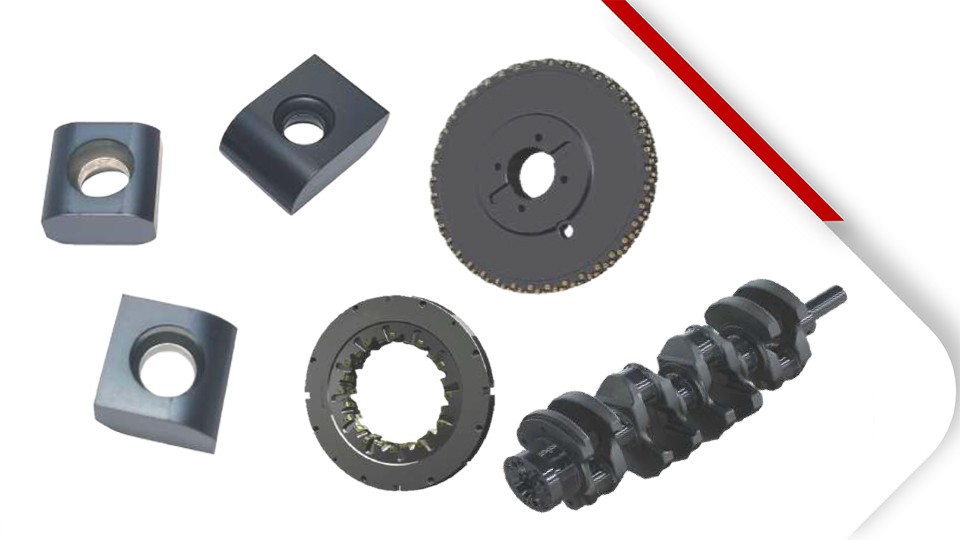

أدوات القطع الخاصة لصناعة المحركات

قطعة العمل العملية: رأس أسطوانة كتلة المحرك، العمود المرفقي

انقر فوق الاستشارة

وصف المنتج

إدراج غير قياسي

680 سلسلة

مواصفات المنتج

1. يعتمد الإدخال مصفوفة صلابة عالية مع طلاء CVD عالي الجودة لتوفير كفاءة معالجة أعلى وعمر الأداة؛

2. إدراج دقة الطحن جنبا إلى جنب مع تصميم ترتيب الأسنان الأمثل، لجعل سطح الشغل يحقق معيار ما قبل الطحن؛

3. أجزاء القطع تعتمد تصميم تركيب معياري مجزأ، سهل التفريغ والضبط،

4. أداء قطع ممتاز، لتحقيق كفاءة عالية في إزالة الرقائق.

حالة العملية

اسم المنتج: العمود المرفقي

المواد المعالجة: 42CrMo

صلابة المواد: HB256-295

نوع الآلة : آلة خاصة

نوع الصناعة: صناعة السيارات

اختبار المقارنة	الأداة الحالية	أداة هالن
إدراج	العلامة التجارية الأوروبية 134-C03 48 قطعة، 122-C03 16 قطعة H3-03 16 قطعة	680-002X12012060A10 HPA035B 680-002N14009507R34 HPA035B
مالك	MSDNN2020K12	رأس القاطع D280
Vc(m/min)	140	140
N(min-1)	159	159
f(mm/rev)	/	/
F(mm/min)	477	477
ap(mm)	3-4	3-4
ae(mm)	/	/
نوع التبريد	النوع الجاف	النوع الجاف
ارتداء أداة	التآكل العادي/الطحن الجانبي لحافة مكسورة (يجب تغيير الإدخال عن طريق معالجة 300 قطعة عمل)	التآكل العادي (يجب تغيير الإدخال عن طريق معالجة 300 قطعة عمل)
عمر الأداة/ طليعة	300 قطعة/حافة القطع	300 قطعة/حافة القطع

متطلبات العميل: تحسين جودة سطح المعالجة، وتقليل تكلفة الأداة

التقييم الشامل: تلبية متطلبات خشونة العملاء. وفقًا لتحليل تآكل الأداة، فإن تآكل أداة HALNN أخف من الأداة الحالية، ولا يزال من الممكن الاستمرار في المعالجة. لا يوجد أي كسر، فقط تآكل عادي، وحل خاصية مقاومة الكسر للإدراج، وتحسين ثبات أدوات القطع.

كتلة المحرك/رأس الاسطوانة
