إدراجات PCBN

الاسم الكامل: إدراجات PCBN ، إدراجات تحويل / قطع PCBN ، إدراجات نيتريد البورون المكعبة الكريستالات

نوع التصنيع: التشطيب ، نصف تشطيب

صلابة التصنيع: فوق HRC45

مواد التصنيع: مادة فولاذية صلبة ، حديد زهر رمادي ، إلخ.

التصنيع المستمر والمتقطع


وصف المنتج

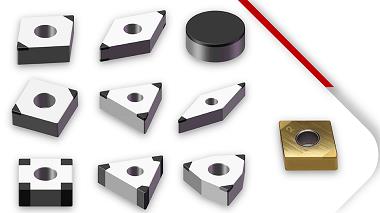

Halnn الملحوم PCBN يُدرج أنواع ISO

مادة PCBN ملحومة بإدراج CNGA-4Sمادة PCBN ملحومة تُدرج DNGA-4Sملحومة PCBN تُدرج TNGA-6SWNGA-6S من مادة PCBN الملحومةفتحة PCBN تُدرج VNGA-4sPCBN الملحومة تُدرج SNGA-4S

CNGA-4S

DNGA-4S

TNGA-6S

WNGA-6S

VNGA-4S

SNGA-4S

PCBN الملحومة تُدرج CCGW-2Sمادة PCBN ملحومة تُدرج TCGW-3SPCBN الملحومة تُدرج VCGW-2S


CCGW-2S

TCGW-3S

VCGW-2S





Halnn PCBN يُدرج أنواع ISO

يُدرج PCBN CNGA-2SPCBN يُدرج SNGA-2Sإدراج PCBN TNGA-3sPCBN إدراج DNGA-2SPCBN إدراج WNGA-3SPCBN إدراجات CNGA-4S

CNGA-2S

SNGA-2S

TNGA-3S

DNGA-2S

WNGA-3S

CNGA-4S

PCBN إدراجات SNGA-4SPCBN إدراجات TNGA-6SPCBN إدراجات DNGA-4SPCBN إدراجات WNGA-6SPCBN إدراجات DCGW-1SPCBN إدراجات TPGN-1S

SNGA-4S

TNGA-6S

DNGA-4S

WNGA-6S

DCGW-1S

TPGN-1S

PCBNإدراجات VNGA-2SPCBN إدراجات VBGW-2SPCBN إدراجات TCGW-3SPCBN إدراجات DCGW-2SPCBN إدراجات CCGW-2SPCBN إدراجات VNGA-4S

VNGA-2S

VBGW-2S

TCGW-3S

DCGW-2S

CCGW-2S

VNGA-4S

PCBN إدراجاتVCGW-2SPCBN إدراجاتSPGN-1SPCBN إدراجات TCGW-3Sطلاء إدراج PCBNطلاء إدراج PCBN

VCGW-2S

SPGN-1S

TPGW-3S

طلاء PCBN

طلاء PCBN




إدراجات CBN مع تشيب بريكر Halnn

إدراجات CBN مع تشيب بريكرإدراجات CBN مع تشيب بريكرإدراجات CBN مع تشيب بريكرإدراجات CBN مع تشيب بريكر

أداء ممتاز في كسر الرقاقة ، تجنب لف الرقاقة لقطع العمل أو الأداة ، مما يضمن جودة سطح جيدة وعمر الأداة.

إدراجات Halnn CBN مع  تشيب بريكر  إدراجات Halnn CBN مع  تشيب بريكر   إدراجات CBN بدون حالة معالجة  تشيب بريكر   إدراجات CBN مع حالة معالجة  تشيب بريكر

                                                                       بدون تشيب بريكر             مع تشيب بريكر

                                                       رقائق مختلفة مع نفس حالة القطع بإدراج CBN مع أو بدون جهاز تقطيع الشرائح



Halnn CBN إدراج مع ممسحة

مع نفس العلف ، احصل على جودة سطح أعلى.

بنفس الخشونة ، يمكن استخدامها للتغذية الكبيرة ، وتقليل الوقت على كل مكون ، وتحسين كفاءة العملية.

ملاحظة: يمكن استخدامه لتصنيع التشكيل الجانبي ، يناسب مخرطة CNC ذات الصلابة العالية.

Halnn CBN إدراج مع ممسحة  يُدرج Halnn CBN رسم تلميح مشترك      يُدرج Halnn CBN رسم طرف الماسحة          يُدرج Halnn CBN رسم طرف الماسحة

      ممسحة                        نصيحة مشتركة                  ممسحة تلميحجودة سطح عالية)         رأس ممسحة (تغذية عالية كفاءة عالية)



Halnn PCBN إدراج معلمات القطع للرجوع إليها

مواد التصنيع

نوع التصنيع

معلمات القطع الموصى بها

إدراج درجة CBN

سرعة القطع VC (م / دقيقة)

عمق القطع (مم)

معدل التغذية Fr (مم / ص)

حديد زهر عالي الصلابة (صلابة: HRC35-68)

التشطيب

60-200

≤1

0.05-0.35

BN-K10, BN-H10

صلب صلب (صلابة HRC45)

التشطيب

90-250

≤1

0.05-0.35

BN-H20, BN-H11, BN-H05, BN-H10, BN-H21

الحديد الزهر الرمادي

التشطيب

600-2000

≤1

0.05-0.3

BNK30, BN-K20, BN-K10



Halnn PCBN إدراج الصف

إدراج الدرجة

المواد المناسبة

نوع التصنيع

تطبيقات نموذجية

BN-H11

معدن صلب

نصف تشطيب، تشطيب

محامل ، تروس ، عمود تروس ، قالب مقوى

BN-H20

صلب صلب ، مواد أخرى يصعب تصنيعها آليًا

نصف تشطيب، تشطيب

تصلب الصلب التروس ، العفن ، إلخ

BN-K20

الحديد الزهر الرمادي

نصف تشطيب، تشطيبg

قرص الفرامل ، محرك الحديد الزهر ، علبة التروس

BNK30

الحديد الزهر الرمادي ، سبائك أساسها الحديد

نصف تشطيب، تشطيب

قرص الفرامل ، أسطوانة الفرامل ، محرك الحديد الزهر ، علبة التروس

BN-H05

معدن صلب

التشطيب

التروس ، عمود التروس ، المحامل

BN-H10

صلب مقوى ، حديد زهر عالي القوة

التشطيب

محامل ، تروس ، عمود تروس ، مكون صلابة عالية

BN-K50

تعدين المساحيق

التشطيب

مقعد صمام تعدين مسحوق

BN-H21

معدن صلب

التشطيب

المحامل ، التروس ، عمود التروس ، العفن ، إلخ.

BN-K10

الحديد الزهر الرمادي ، مسحوق ميتالورجيكال

التشطيب

حلقة مقعد الصمام تجويف أسطوانة المحرك أجزاء مسحوق تعدين

BN-H05 C25

معدن صلب

التشطيب

المحامل ، التروس ، عمود التروس ، العفن ، إلخ

BN-H10 C25

معدن صلب

التشطيب

محامل ، تروس ، عمود تروس ، مكونات صلابة عالية

BN-H21 C25

معدن صلب

التشطيب

المحامل ، التروس ، عمود التروس ، العفن ، إلخ



Halnn PCBN إدراج الخصائص

إدراج الدرجة

بيندر

محتوى CBN (٪)

الحبيبية (ميكرومتر)

صلابة (HV)

BN-H05

TIN

45

≤1

2700-2800

BN-H10

TIN

50

≤1

2700-2800

BN-H21

AL, TINC

60

1-2

2600-2800

BN-K10

Ti, Co

95

≤2

3300-3500

BN-K50

Co

85

≤2

3300-3500

BN-H11

TIN

70

2-4

2800-3000

BN-H20

TIC

80

2-4

3100-3300

BN-K20

TIC

95

2-4

3400-3600

BNK30

Si, TIC

97

2-4

3400-3600



Halnn PCBN يُدرج شروط القطع

محتوى CBN

إدراج الدرجة

عمق القطع

حالة

محتوى عالي

BNK30

≤1.5mm

مستمر

BN-K50

0.5mm

مستمر

BN-K10

0.5mm

مستمر

محتوى منخفض

BN-H20

≤1mm

شبه المقاطعة

BN-H11

≤1mm

مستمر

BN-H05

0.2mm

مستمر

BN-H10

0.5mm

مستمر ~ شبه مقاطعة

BN-H21

0.5mm

شبه المقاطعة ~ المقاطعة الثقيلة

BN-H05 C25

0.2mm

مستمر

BN-H10 C25

0.5mm

مستمر ~ شبه مقاطعة

BN-H21 C25

0.5mm

شبه المقاطعة ~ المقاطعة الثقيلة
