معالجة المزامن / عمود التروس بعد المعالجة الحرارية بإدراج CBN

(1) يُدرج PCBN BN-H05: مقاومة تآكل ممتازة وهو خيار مثالي للقطع المستمر.

(2) يُدرج PCBN BN-H10: مقاومة تآكل ممتازة ومقاومة للكسر ، ومناسبة لمجموعة واسعة من التطبيقات ، متقطع مستمر.

(3) يُدرج PCBN BN-H21: مقاومة ممتازة للكسر ومناسب جدًا للآلات الثقيلة المتقطعة وظروف القطع غير المستقرة.

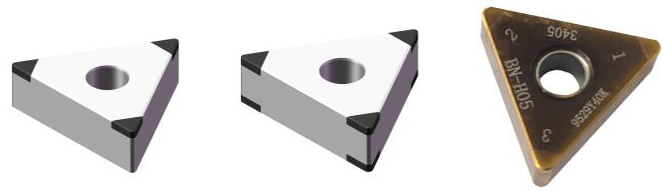

في الوقت نفسه ، يمكن أن توفر Halnn أيضًا إدخالات PCBN مثل البطانات وإدراج المساحات ، وإضافة الطلاءات على أساس إدخالات PCBN المركبة ، مثل PCBN BN-H05 C25 أو C65 ، C75 المطلي. بالمقارنة مع PCBN غير المطلي ، فإن عمر المدخلات يزداد بنسبة 40٪ على الأقل. مقارنة بإدخالات PCBN بدون ممسحة ، يمكن لإدراج PCBN مع المساحات أن يحسن بشكل كبير خشونة السطح للأجزاء الفولاذية الصلبة مثل أعمدة التروس والمزامنات.

ما يلي هو حل الأداة لأعمدة التروس الصلبة والمزامنة مع إدراجات PCBN

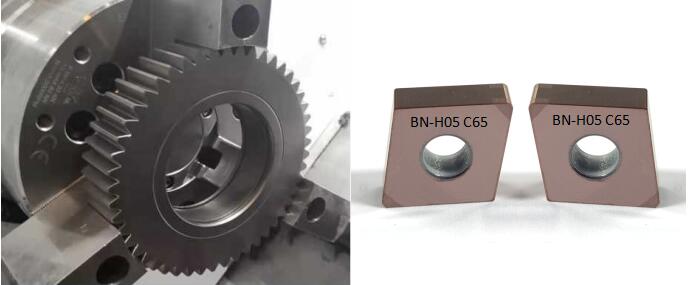

(1) جير

اسم الشغل: عجلة كوكبية ؛

المواد: 20CrMnTi ؛

صلابة: HRC58-62 ؛

أجزاء المعالجة: الوجه النهائي ، الثقب الداخلي (انقطاع متوسط) ؛

متطلبات الخشونة: الوجه النهائي Ra1.6 ، الفتحة الداخلية Ra0.6 (معالجة ثنائية القطع) ؛

أداة المواد: BN-H05 C65 CNGA120404 ؛

معلمات القطع: Vc = 166m / min ، Ap = 0.05mm ، Fr = 0.065mm / r ؛

طريقة القطع: القطع الجاف.

الخلاصة: مقارنة بعلامة تجارية معينة لإدخالات PCBN المطلية ، يزداد عمر الأداة لإدخالات PCBN المطلية بـ BN-H10 C65 بمقدار 1.5 مرة.

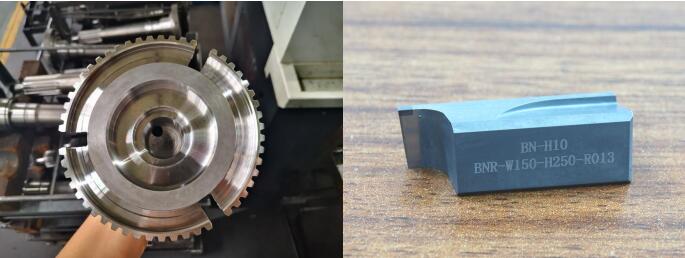

(2) رمح التروس

مادة قطعة العمل: ETN-27 (فولاذ تروس) ؛

صلابة قطعة العمل: HRC58-62 ؛

موقع المعالجة: فتحة داخلية للوجه النهائي وأخدود للوجه النهائي (متقطع بشدة) ؛

مادة الأداة: أدوات الحز BN-H10 CBN ؛

معلمات القطع: Vc = 70-128m / min ، Ap = 0.05mm ، Fr = 0.06mm / r ؛

طريقة القطع: القطع الرطب

الخلاصة: بالمقارنة مع إدخالات الحزوز CBN المستوردة ، فإن عمر أداة BN-H10 أطول بثلاث مرات ، والكفاءة تزداد بنسبة 20٪ ، ويمكن استخدامها للطحن المتكرر.

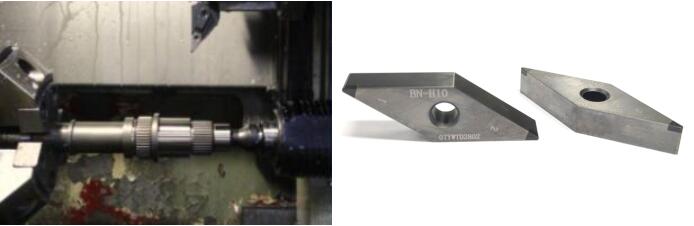

(3) رمح القيادة

مادة الشغل: 20CrMo ؛

صلابة قطعة العمل: 62-65HRC ؛

إدخالات مختارة: BN-H10 VNGA160408 ؛

معلمات القطع: Vc = 132m / min ، Ap = 0.1mm ، Fr = 0.15mm / r ؛

جودة السطح: Ra1.6 ؛

طريقة القطع: القطع الرطب.

الخلاصة: عمر أداة مادة BN-H10 أعلى بنسبة 45٪ من عمر مادة KBN25M.

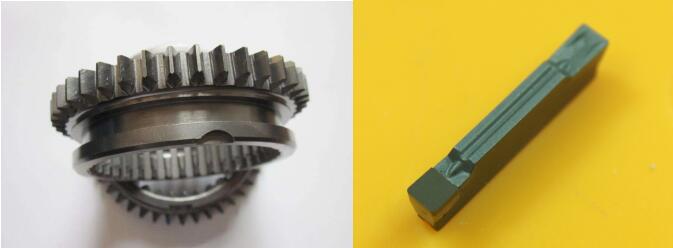

(4) المزامن

الشغل: كم ترس المزامن.

مادة قطعة العمل: فولاذ تروس ؛

صلابة قطعة العمل: HRC58-63 ؛

شروط المعالجة: القطع المستمر.

موقع المعالجة: أخدود كم العتاد ؛

اختيار الإدخالات: BN-H20 VNGA160404 ؛

معلمات القطع: Ap = 0.15mm ، Fr = 0.1mm / r ، Vc = 170m / min ؛

طريقة القطع: القطع الجاف.

الخلاصة: مقارنة بعلامة تجارية معينة من إدخالات السيراميك ، فإن عمر مادة BN-H20 أطول بأربع مرات ، وتزداد الكفاءة بنسبة 40٪.
